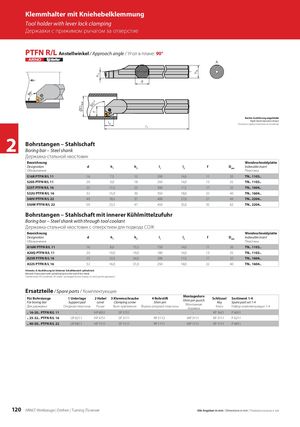

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 120

Klemmhalter mit Kniehebelklemmung Tool holder with lever lock clamping Державки с прижимом рычагом за отверстие PTFN R/L Anstellwinkel / Approach angle / Угол в плане: 90° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины S16R PTFN R/L 11 16 7,5 15 200 14,0 11 20 TN.. 1103.. S20S PTFN R/L 11 20 9,0 18 250 14,0 13 25 TN.. 1103.. S25T PTFN R/L 16 25 11,5 23 300 17,5 17 32 TN.. 1604.. S32U PTFN R/L 16 32 15,0 30 350 18,0 22 40 TN.. 1604.. S40V PTFN R/L 22 40 18,5 37 400 27,0 27 49 TN.. 2204.. S50W PTFN R/L 22 50 23,5 47 450 35,0 35 62 TN.. 2204.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины A16M PTFN R/L 11 16 8,0 15,5 150 14,0 11 20 TN.. 1103.. A20Q PTFN R/L 11 20 10,0 19,0 180 14,0 13 25 TN.. 1103.. A25R PTFN R/L 16 25 12,5 24,0 200 17,5 17 32 TN.. 1604.. A32S PTFN R/L 16 32 16,0 31,0 250 18,0 22 40 TN.. 1604.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки Ersatzteile / Spare parts / Комплектующие Für BohrstangeFor boring barДля державки1 UnterlageSupport padОпорная пластина2 HebelLeverРычаг3 Klemmschraube4 RohrstiftClamping screwShim pinВинт крепленияВтулка опорной пластиныMontagedornShim pin punchМонтажнаяоправкаSchlüsselSortiment 1-4KeySpare part set 1-4КлючНабор комплектующих 1-4 .. 16-20.. PTFN R/L 11 – HP 6051 SP 5751 – – KP 3421 P 6051 .. 25-32.. PTFN R/L 16 UP 6211 HP 4751 SP 3111 RP 3112 MP 3111 KP 3111 P 6211 .. 40-50.. PTFN R/L 22 UP 6811 HP 1111 SP 1111 RP 1111 MP 1111 KP 1111 P 6811 120 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
