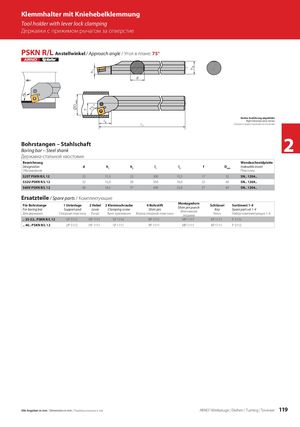

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 119

Klemmhalter mit Kniehebelklemmung Tool holder with lever lock clamping Державки с прижимом рычагом за отверстие PSKN R/L Anstellwinkel / Approach angle / Угол в плане: 75° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – StahlschaftBoring bar – Steel shank 2 Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины S25T PSKN R/L 12 25 11,5 23 300 15,5 17 32 SN.. 1204.. S32U PSKN R/L 12 32 15,0 30 350 16,0 22 40 SN.. 1204.. S40V PSKN R/L 12 40 18,5 37 400 23,0 27 49 SN.. 1204.. Ersatzteile / Spare parts / Комплектующие Für BohrstangeFor boring barДля державки1 Unterlage2 HebelSupport padLeverОпорная пластинаРычаг3 Klemmschraube4 RohrstiftClamping screwShim pinВинт крепленияВтулка опорной пластиныMontagedornShim pin punchМонтажнаяоправкаSchlüsselSortiment 1-4KeySpare part set 1-4КлючНабор комплектующих 1-4 .. 25-32.. PSKN R/L 12 UP 5112 HP 1111 SP 1114 RP 1111 MP 1111 KP 1111 P 1115 .. 40.. PSKN R/L 12 UP 5112 HP 1111 SP 1111 RP 1111 MP 1111 KP 1111 P 5112 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 119
