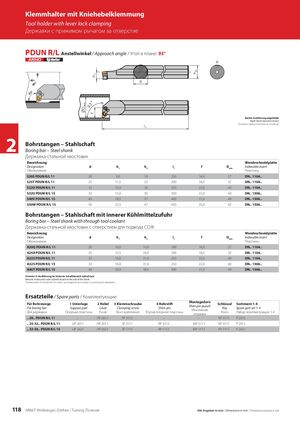

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 118

Klemmhalter mit Kniehebelklemmung Tool holder with lever lock clamping Державки с прижимом рычагом за отверстие PDUN R/L Anstellwinkel / Approach angle / Угол в плане: 93° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f Dmin Indexable insert Обозначение Пластины S20S PDUN R/L 11 20 9,0 18 250 16,0 27 DN.. 1104.. S25T PDUN R/L 11 25 11,5 23 300 18,5 32 DN.. 1104.. S32U PDUN R/L 11 32 15,0 30 350 22,0 40 DN.. 1104.. S32U PDUN R/L 15 32 15,0 30 350 22,0 40 DN.. 1506.. S40V PDUN R/L 15 40 18,5 37 400 27,0 49 DN.. 1506.. S50W PDUN R/L 15 50 23,5 47 450 35,0 62 DN.. 1506.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f Dmin Indexable insert Обозначение Пластины A20Q PDUN R/L 11 20 10,0 19,0 180 16,0 27 DN.. 1104.. A25R PDUN R/L 11 25 12,5 24,0 200 18,5 32 DN.. 1104.. A32S PDUN R/L 11 32 16,0 31,0 250 22,0 40 DN.. 1104.. A32S PDUN R/L 15 32 16,0 31,0 250 22,0 40 DN.. 1506.. A40T PDUN R/L 15 40 20,0 38,5 300 27,0 49 DN.. 1506.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки Ersatzteile / Spare parts / Комплектующие Für BohrstangeFor boring barДля державки1 UnterlageSupport padОпорная пластина2 HebelLeverРычаг3 Klemmschraube4 RohrstiftClamping screwShim pinВинт крепленияВтулка опорной пластиныMontagedornShim pin punchМонтажнаяоправкаSchlüsselSortiment 1-4KeySpare part set 1-4КлючНабор комплектующих 1-4 .. 20.. PDUN R/L 11 – HP 2012 SP 3112 – – KP 3111 P 2012 .. 25-32.. PDUN R/L 11 UP 2011 HP 2011 SP 3111 RP 3112 MP 3111 KP 3111 P 2011 .. 32-50.. PDUN R/L 15 UP 2421 HP 2421 SP 1111 RP 1111 MP 1111 KP 1111 P 2421 118 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
