Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 117

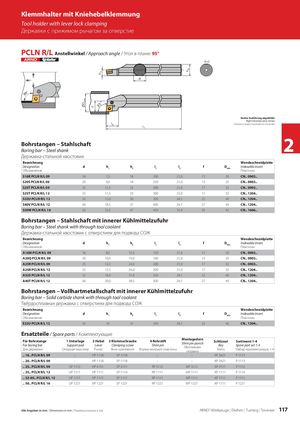

Klemmhalter mit Kniehebelklemmung Tool holder with lever lock clamping Державки с прижимом рычагом за отверстие PCLN R/L Anstellwinkel / Approach angle / Угол в плане: 95° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – StahlschaftBoring bar – Steel shank 2 Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины S16R PCLN R/L 09 16 7,5 16 200 21,0 11 20 CN.. 0903.. S20S PCLN R/L 09 20 9,0 18 250 21,0 13 25 CN.. 0903.. S25T PCLN R/L 09 25 11,5 23 300 21,0 17 32 CN.. 0903.. S25T PCLN R/L 12 25 11,5 23 300 22,0 17 32 CN.. 1204.. S32U PCLN R/L 12 32 15,0 30 350 24,1 22 40 CN.. 1204.. S40V PCLN R/L 12 40 18,5 37 400 24,1 27 49 CN.. 1204.. S50W PCLN R/L 16 50 23,5 47 450 31,0 35 62 CN.. 1606.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины A16M PCLN R/L 09 16 8,0 15,5 150 21,0 11 20 CN.. 0903.. A20Q PCLN R/L 09 20 10,0 19,0 180 21,0 13 25 CN.. 0903.. A25R PCLN R/L 09 25 12,5 24,0 200 21,0 17 32 CN.. 0903.. A25R PCLN R/L 12 25 12,5 24,0 200 21,0 17 32 CN.. 1204.. A32S PCLN R/L 12 32 16,0 31,0 250 24,1 22 40 CN.. 1204.. A40T PCLN R/L 12 40 20,0 38,5 300 24,1 27 49 CN.. 1204.. Bohrstangen – Vollhartmetallschaft mit innerer Kühlmittelzufuhr Boring bar – Solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины E32U PCLN R/L 12 32 16 31 350 24,1 22 40 CN.. 1204.. Ersatzteile / Spare parts / Комплектующие Für BohrstangeFor boring barДля державки1 Unterlage2 HebelSupport padLeverОпорная пластинаРычаг3 Klemmschraube4 RohrstiftClamping screwShim pinВинт крепленияВтулка опорной пластиныMontagedornShim pin punchМонтажнаяоправкаSchlüsselSortiment 1-4KeySpare part set 1-4КлючНабор комплектующих 1-4 .. 16.. PCLN R/L 09 – HP 1118 SP 1118 – – KP 3421 P 1113 .. 20.. PCLN R/L 09 – HP 1118 SP 1118 – – KP 3421 P 1113 .. 25.. PCLN R/L 09 UP 1115 HP 4751 SP 3111 RP 3112 MP 3111 KP 3111 P 1112 .. 25.. PCLN R/L 12 UP 1111 HP 1111 SP 1114 RP 1111 MP 1111 KP 1111 P 1114 .. 32-40.. PCLN R/L 12 UP 1111 HP 1111 SP 1111 RP 1111 MP 1111 KP 1111 P 1111 .. 50.. PCLN R/L 16 UP 1221 HP 1221 SP 1221 RP 1221 MP 1221 KP 1111 P 1221 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 117
