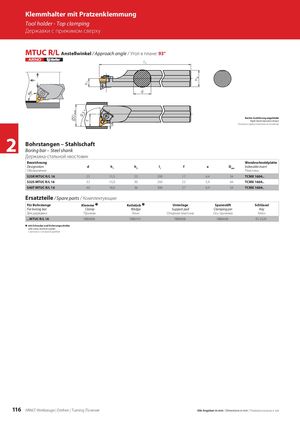

Klemmhalter mit Pratzenklemmung Tool holder - Top clamping Державки с прижимом сверху MTUC R/L Anstellwinkel / Approach angle / Угол в плане: 93° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f a Dmin Indexable insert Обозначение Пластины S25R MTUC R/L 16 25 11,5 23 200 17 4,4 34 TCMX 1604.. S32S MTUC R/L 16 32 15,0 30 250 22 5,9 44 TCMX 1604.. S40T MTUC R/L 16 40 18,0 36 300 27 6,9 54 TCMX 1604.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Klemme Ê Keilstück Ê Unterlage Spannstift Schlüssel For boring bar Clamp Wedge Support pad Clamping pin Key Для державки Прижим Клин Опорная пластина Ось прижима Ключ .. MTUC R/L 16 7880606 7880101 7880008 7880408 KS 2520 Ê mit Schraube und Sicherungsscheibe with screw and lock washer с винтом и стопорной шайбой 116 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
