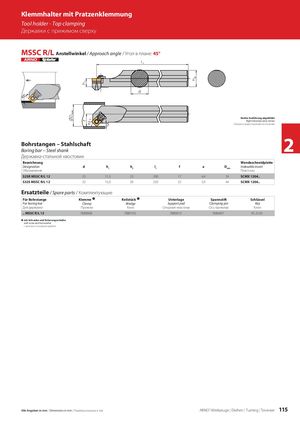

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 115

Klemmhalter mit Pratzenklemmung Tool holder - Top clamping Державки с прижимом сверху MSSC R/L Anstellwinkel / Approach angle / Угол в плане: 45° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – StahlschaftBoring bar – Steel shank 2 Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f a Dmin Indexable insert Обозначение Пластины S25R MSSC R/L 12 25 11,5 23 200 17 4,4 34 SCMX 1204.. S32S MSSC R/L 12 32 15,0 30 250 22 5,9 44 SCMX 1204.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Klemme Ê Keilstück Ê Unterlage Spannstift Schlüssel For boring bar Clamp Wedge Support pad Clamping pin Key Для державки Прижим Клин Опорная пластина Ось прижима Ключ .. MSSC R/L 12 7880608 7880103 7880010 7880407 KS 2520 Ê mit Schraube und Sicherungsscheibe with screw and lock washer с винтом и стопорной шайбой Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 115
