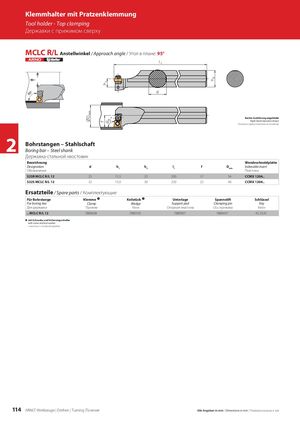

Klemmhalter mit Pratzenklemmung Tool holder - Top clamping Державки с прижимом сверху MCLC R/L Anstellwinkel / Approach angle / Угол в плане: 95° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f Dmin Indexable insert Обозначение Пластины S25R MCLC R/L 12 25 11,5 23 200 17 34 CCMX 1204.. S32S MCLC R/L 12 32 15,0 30 250 22 40 CCMX 1204.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Klemme Ê Keilstück Ê Unterlage Spannstift Schlüssel For boring bar Clamp Wedge Support pad Clamping pin Key Для державки Прижим Клин Опорная пластина Ось прижима Ключ .. MCLC R/L 12 7880608 7880103 7880007 7880407 KS 2520 Ê mit Schraube und Sicherungsscheibe with screw and lock washer с винтом и стопорной шайбой 114 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
