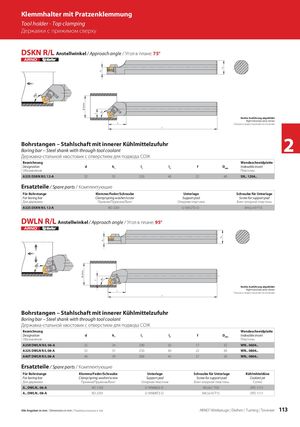

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 113

Klemmhalter mit Pratzenklemmung Tool holder - Top clamping Державки с прижимом сверху DSKN R/L Anstellwinkel / Approach angle / Угол в плане: 75° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – Stahlschaft mit innerer KühlmittelzufuhrBoring bar – Steel shank with through tool coolant 2 Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 l1 l2 f Dmin Indexable insert Обозначение Пластины A32S DSKN R/L 12-A 32 31 250 40 22 40 SN.. 1204.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Klemme/Feder/Schraube Unterlage Schraube für Unterlage For boring bar Clamp/spring washer/screw Support pad Screw for support pad Для державки Прижим/Пружина/Винт Опорная пластина Винт опорной пластины A32S DSKN R/L 12-A KD 2201 U-SN12T3-D M4,5x10-T15 DWLN R/L Anstellwinkel / Approach angle / Угол в плане: 95° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 l1 l2 f Dmin Indexable insert Обозначение Пластины A25R DWLN R/L 06-A 25 24 200 32 17 32 WN.. 0604.. A32S DWLN R/L 08-A 32 31 250 40 22 40 WN.. 0804.. A40T DWLN R/L 08-A 40 39 300 45 27 50 WN.. 0804.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Klemme/Feder/Schraube Unterlage Schraube für Unterlage Kühlmitteldüse For boring bar Clamp/spring washer/screw Support pad Screw for support pad Coolant jet Для державки Прижим/Пружина/Винт Опорная пластина Винт опорной пластины Сопло A.. DWLN.. 06-A KD 1105 U-WN0603-D M3,0x7-T09 SPD 1111 A.. DWLN.. 08-A KD 2201 U-WN08T3-D M4,5x10-T15 SPD 1111 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 113
