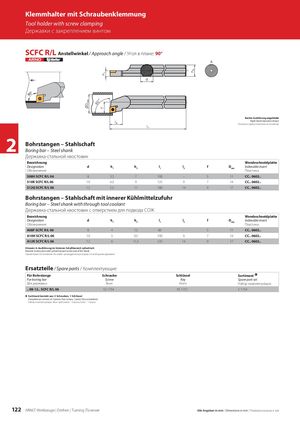

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 122

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SCFC R/L Anstellwinkel / Approach angle / Угол в плане: 90° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины S08H SCFC R/L 06 8 3,5 7 100 – 5 11 CC.. 0602.. S10K SCFC R/L 06 10 4,5 9 125 9 7 14 CC.. 0602.. S12Q SCFC R/L 06 12 5,5 11 180 14 9 17 CC.. 0602.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины A08F SCFC R/L 06 8 4 7,5 80 – 5 11 CC.. 0602.. A10H SCFC R/L 06 10 5 9,5 100 9 7 14 CC.. 0602.. A12K SCFC R/L 06 12 6 11,5 125 14 9 17 CC.. 0602.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки Ersatzteile / Spare parts / Комплектующие Für Bohrstange Schraube Schlüssel Sortiment Í For boring bar Screw Key Spare part set Для державки Винт Ключ Набор комплектующих .. 08-12.. SCFC R/L 06 SS 1754 KS 1751 S 1754 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука 122 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
