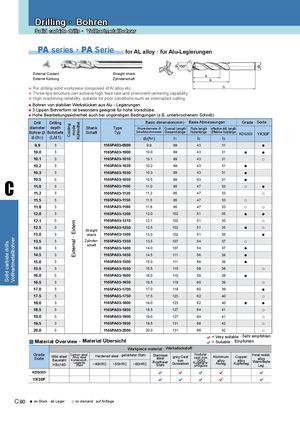

Каталог ZCC-CT сверла монолитные - страница 90

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer

PA series · PA Serie for AL alloy · für Alu-Legierungen

External Coolant Straight shank
Externe Kühlung Zylinderschaft
● For drilling solid workpiece composed of Al alloy etc.
● Three-lips structure can achieve high feed rate and prominent centering capability.
● High machining reliability, suitable for poor conditions such as interrupted cutting.
● Bohren von stabilien Werkstücken aus Alu - Legierungen.
● 3 Lippen Bohrerform ist besonders geeignet für hohe Vorschübe.
● Hohe Bearbeitungssicherheit auch bei ungünstigen Bedingungen (z.B. unterbrochenem Schnitt)
Drill Drilling Basic dimension(mm) · Basis Abmessungen Grade · Sorte
Kühlmittel.
Cooling


diameter depth
mode


Shank Type Shankdiameter Ø Overall length Flute length effective drill. length
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge
KDG303 YK30F
d1(h7) (L/d1) d2(h7) l1 l2 l3
9.9 3 1165PA03-0990 9.9 89 43 31 ●
10.0 3 1165PA03-1000 10.0 89 43 31 ● ●
10.1 3 1165PA03-1010 10.1 89 43 31 ○
10.2 3 1165PA03-1020 10.2 89 43 31 ●
10.3 3 1165PA03-1030 10.3 89 43 31 ●

C
10.5 3 1165PA03-1050 10.5 89 43 31 ●
11.0 3 1165PA03-1100 11.0 95 47 33 ○ ●
11.2 3 1165PA03-1120 11.2 95 47 33 ○
11.5 3 1165PA03-1150 11.5 95 47 33 ○
11.8 3 1165PA03-1180 11.8 95 47 33 ○ ○
12.0 3 1165PA03-1200 12.0 102 51 35 ● ●
12.1 3 1165PA03-1210 12.1 102 51 35 ○
External · Extern


12.5 3
Straight
1165PA03-1250 12.5 102 51 35 ● ○
13.0 3 shank 1165PA03-1300 13.0 102 51 35 ●
Vollhartmetallbohrer


13.5 3 Zylinder- 1165PA03-1350 13.5 107 54 37 ○
Solid carbide drills


schaft
14.0 3 1165PA03-1400 14.0 107 54 37 ●
14.5 3 1165PA03-1450 14.5 111 56 38 ●
15.0 3 1165PA03-1500 15.0 111 56 38 ●
15.5 3 1165PA03-1550 15.5 115 58 38 ○
16.0 3 1165PA03-1600 16.0 115 58 38 ●
16.5 3 1165PA03-1650 16.5 119 60 39 ○
17.0 3 1165PA03-1700 17.0 119 60 39 ●
17.5 3 1165PA03-1750 17.5 123 62 40 ○
18.0 3 1165PA03-1800 18.0 123 62 40 ● ●
18.5 3 1165PA03-1850 18.5 127 64 41 ○
19.0 3 1165PA03-1900 19.0 127 64 41 ○
19.5 3 1165PA03-1950 19.5 131 66 42 ○
20.0 3 1165PA03-2000 20.0 131 66 42 ○
 = Very suitable · Sehr empfohlen
Material Overview · Material Übersicht  = Suitable · Empfohlen
Workpiece material ∙ Werkstückstoff
Grade Mild steel
Carbon steel, Hardened steel · gehärteter Stahl Stainless Nodular Heat resist.
Alloy steel steel gray Cast cast iron Aluminum Copper
Sorte Baustahl Kohlenstoff-, iron GGG alloy alloy
alloy
Legierter Rostfreier Kugelgra- Warmfeste
HB≤180 ~40HRC ~50HRC ~60HRC Stahl Gusseisen Aluleg. Kupferleg.
Stahl phitguss Leg.
KDG303     
YK30F     

C 90 ● ex Stock · ab Lager ○ on demand · auf Anfrage
