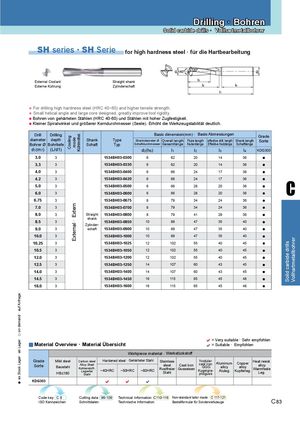

Каталог ZCC-CT сверла монолитные - страница 83

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer

SH series · SH Serie for high hardness steel · für die Hartbearbeitung


External Coolant Straight shank
Externe Kühlung Zylinderschaft


● For drilling high hardness steel (HRC 40~60) and higher tensile strength.
● Small helical angle and large core designed, greatly improve tool rigidity.
● Bohren von gehärteten Stählen (HRC 40-60) und Stählen mit hoher Zugfestigkeit.
● Kleiner Spiralwinkel und größerer Kerndurchmesser (Seele). Erhöht die Werkzeugstabilität deutlich.
Drill Drilling Basic dimension(mm) · Basis Abmessungen
Kühlmittel.


Grade
Cooling


diameter depth
mode


Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
3.0 3 1534SH03-0300 6 62 20 14 36 ●
3.3 3 1534SH03-0330 6 62 20 14 36 ●
4.0 3 1534SH03-0400 6 66 24 17 36 ●

C
4.2 3 1534SH03-0420 6 66 24 17 36 ●
5.0 3 1534SH03-0500 6 66 28 20 36 ●
6.0 3 1534SH03-0600 6 66 28 20 36 ●
6.75 3 1534SH03-0675 8 79 34 24 36 ●
External · Extern


7.0 3 1534SH03-0700 8 79 34 24 36 ●
8.0 3 Straight 1534SH03-0800 8 79 41 29 36 ●
shank
8.5 3
Zylinder-
1534SH03-0850 10 89 47 35 40 ●
9.0 3 schaft 1534SH03-0900 10 89 47 35 40 ●
10.0 3 1534SH03-1000 10 89 47 35 40 ●


Vollhartmetallbohrer
10.25 3 1534SH03-1025 12 102 55 40 45 ●


Solid carbide drills
10.5 3 1534SH03-1050 12 102 55 40 45 ●
12.0 3 1534SH03-1200 12 102 55 40 45 ●
12.5 3 1534SH03-1250 14 107 60 43 45 ●
14.0 3 1534SH03-1400 14 107 60 43 45 ●
14.5 3 1534SH03-1450 16 115 65 45 48 ●
16.0 3 1534SH03-1600 16 115 65 45 48 ●
● ex Stock Lager · ab Lager ○ on demand · auf Anfrage


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material ∙ Werkstückstoff
Grade Mild steel Carbon steel Hardened steel · Gehärteter Stahl Stainless Nodular Heat resist.
Aluminum Copper
Sorte Baustahl
Alloy Steel steel Cast iron cast iron alloy
Kohlenstoff-, Rostfreier Gusseisen
GGG alloy alloy Warmfeste
Legierter ~40HRC ~50HRC ~60HRC Kugelgra- Aluleg. Kupferleg.
HB≤180 Stahl
Stahl phitguss Leg.
KDG303   
Code key C 8 Cutting data 96-109 Technical Information C110-116 Non-standard tailor made C 117-121
