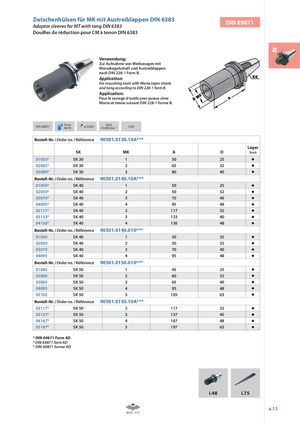

Zwischenhülsen für MK mit Austreiblappen DIN 6383 DIN 69871
a
Verwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
Application: For mounting tools with Morse taper shank and tang according to DIN 228-1 form B.
Application: Pour le serrage d’outils avec queue cône Morse et tenon suivant DIN 228-1 forme B.
Form G6,3
DIN 69871 ≤ 0,005 15.000 min CAD
AD/B -1 Bestell-Nr. / Order no. / Référence 90501.0130.10A***
| SK | MK | A | D | Lager Stock | |
| 01050 | SK 30 | 1 | 50 | 25 | |
| 02065 | SK 30 | 2 | 65 | 32 | |
| 03080 | SK 30 | 3 | 80 | 40 | |
| Bestell-Nr. /Or | der no. / Référence | 90501.0140.10A | |||
| 01050 | SK 40 | 1 | 50 | 25 | |
| 02050 | SK 40 | 2 | 50 | 32 | |
| 03070 | SK 40 | 3 | 70 | 40 | |
| 04095 | SK 40 | 4 | 95 | 48 | |
| 02117 | SK 40 | 2 | 117 | 32 | |
| 03133 | SK 40 | 3 | 133 | 40 | |
| 04156 | SK 40 | 4 | 156 | 48 | |
| Bestell-Nr. /Or | der no. / Référence | 90501.0140.010 | |||
| 01050 | SK 40 | 1 | 50 | 25 | |
| 02050 | SK 40 | 2 | 50 | 32 | |
| 03070 | SK 40 | 3 | 70 | 40 | |
| 04095 | SK 40 | 4 | 95 | 48 | |
| Bestell-Nr. /Or | der no. / Référence | 90501.0150.010 | |||
| 01045 | SK 50 | 1 | 45 | 25 | |
| 02060 | SK 50 | 2 | 60 | 32 | |
| 03065 | SK 50 | 3 | 65 | 40 | |
| 04095 | SK 50 | 4 | 95 | 48 | |
| 05105 | SK 50 | 5 | 105 | 63 | |
| Bestell-Nr. /Or | der no. / Référence | 90501.0150.10A | |||
| 02117 | SK 50 | 2 | 117 | 32 | |
| 03137 | SK 50 | 3 | 137 | 40 | |
| 04167 | SK 50 | 4 | 167 | 48 | |
| 05197 | SK 50 | 5 | 197 | 63 |
- DIN 69871 Form AD
- DIN 69871 form AD
- DIN 69871 forme AD
