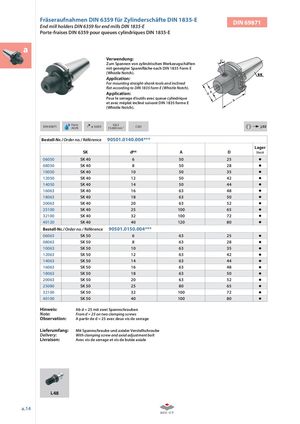

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E DIN 69871
a
Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfl äche nach DIN 1835 Form E (Whistle Notch).
Application: For mounting straight-shank tools and inclined fl at according to DIN 1835 form E (Whistle Notch).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch).
Form G6,3 i j.02
DIN 69871 AD/B ≤ 0,003 15.000 min CAD
-1 Bestell-Nr. / Order no. / Référence 90501.0140.004***
| SK | dH4 | A | D | Lager Stock | |
| 06050 | SK 40 | 6 | 50 | 25 | |
| 08050 | SK 40 | 8 | 50 | 28 | |
| 10050 | SK 40 | 10 | 50 | 35 | |
| 12050 | SK 40 | 12 | 50 | 42 | |
| 14050 | SK 40 | 14 | 50 | 44 | |
| 16063 | SK 40 | 16 | 63 | 48 | |
| 18063 | SK 40 | 18 | 63 | 50 | |
| 20063 | SK 40 | 20 | 63 | 52 | |
| 25100 | SK 40 | 25 | 100 | 65 | |
| 32100 | SK 40 | 32 | 100 | 72 | |
| 40120 | SK 40 | 40 | 120 | 80 | |
| Bestell-Nr. / | Order no. / Référence | 90501.0150.004 | |||
| 06063 | SK 50 | 6 | 63 | 25 | |
| 08063 | SK 50 | 8 | 63 | 28 | |
| 10063 | SK 50 | 10 | 63 | 35 | |
| 12063 | SK 50 | 12 | 63 | 42 | |
| 14063 | SK 50 | 14 | 63 | 44 | |
| 16063 | SK 50 | 16 | 63 | 48 | |
| 18063 | SK 50 | 18 | 63 | 50 | |
| 20063 | SK 50 | 20 | 63 | 52 | |
| 25080 | SK 50 | 25 | 80 | 65 | |
| 32100 | SK 50 | 32 | 100 | 72 | |
| 40100 | SK 50 | 40 | 100 | 80 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube und axialer Verstellschraube |
| Delivery: | With clamping screw and axial adjustment bolt |
| Livraison: | Avec vis de serrage et vis de butée axiale |
