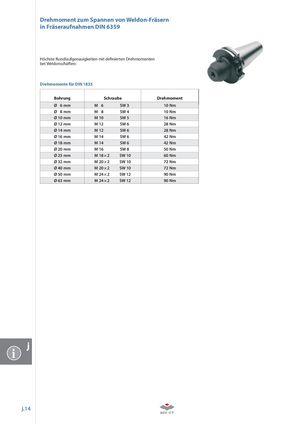

Drehmoment zum Spannen von Weldon-Fräsern
in Fräseraufnahmen DIN 6359
Höchste Rundlaufgenauigkeiten mit defi nierten Drehmomenten bei Weldonschäften:
Drehmomente für DIN 1835
| Bohrung | Schra | ube | Drehmoment |
| Ø 6 mm | M 6 | SW 3 | 10 Nm |
| Ø 8 mm | M 8 | SW 4 | 10 Nm |
| Ø 10 mm | M 10 | SW 5 | 16 Nm |
| Ø 12 mm | M 12 | SW 6 | 28 Nm |
| Ø 14 mm | M 12 | SW 6 | 28 Nm |
| Ø 16 mm | M 14 | SW 6 | 42 Nm |
| Ø 18 mm | M 14 | SW 6 | 42 Nm |
| Ø 20 mm | M 16 | SW 8 | 50 Nm |
| Ø 25 mm | M 18 × 2 | SW 10 | 60 Nm |
| Ø 32 mm | M 20 × 2 | SW 10 | 72 Nm |
| Ø 40 mm | M 20 × 2 | SW 10 | 72 Nm |
| Ø 50 mm | M 24 × 2 | SW 12 | 90 Nm |
| Ø 63 mm | M 24 × 2 | SW 12 | 90 Nm |
