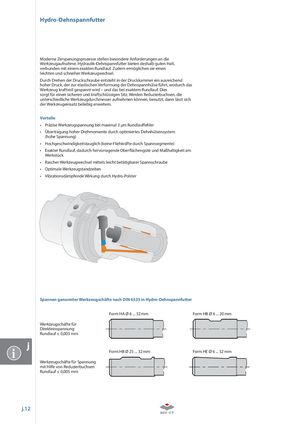

Hydro-Dehnspannfutter Moderne Zerspanungsprozesse stellen besondere Anforderungen an die Werkzeugaufnahme. Hydraulik-Dehnspannfutter bieten deshalb guten Halt, verbunden mit einem exakten Rundlauf. Zudem ermöglichen sie einen leichten und schnellen Werkzeugwechsel. Durch Drehen der Druckschraube entsteht in der Druckkammer ein ausreichend hoher Druck, der zur elastischen Verformung der Dehnspannhülse führt, wodurch das Werkzeug kraftvoll gespannt wird – und das bei exaktem Rundlauf. Dies sorgt für einen sicheren und kraftschlüssigen Sitz. Werden Reduzierbuchsen, die unterschiedliche Werkzeugdurchmesser aufnehmen können, benutzt, dann lässt sich der Werkzeugeinsatz beliebig erweitern. Vorteile • Präzise Werkzeugspannung bei maximal 3 μm Rundlau ehler • Übertragung hoher Drehmomente durch optimiertes Dehnhülsensystem (hohe Spannung) • Hochgeschwindigkeitstauglich (keine Fliehkräfte durch Spannsegmente) • Exakter Rundlauf, dadurch hervorragende Ober ächengüte und Maßhaltigkeit am Werkstück • Rascher Werkzeugwechsel mittels leicht betätigbarer Spannschraube • Optimale Werkzeugstandzeiten • Vibrationsdämpfende Wirkung durch Hydro-Polster Spannen genormter Werkzeugschäfte nach DIN 6535 in Hydro-Dehnspannfutter Form HA Ø 6 ... 32 mm Form HB Ø 6 ... 20 mm Werkzeugschäfte für Direkteinspannung Rundlauf ≤ 0,003 mm i Form HB Ø 25 ... 32 mm Form HE Ø 6 ... 32 mm Werkzeugschäfte für Spannung mit Hilfe von Reduzierbuchsen Rundlauf ≤ 0,005 mm j.12
