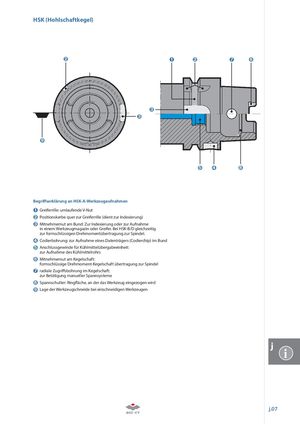

HSK (Hohlschaftkegel)

Begriff serklärung an HSK-A-Werkzeugaufnahmen Greiferrille: umlaufende V-Nut Positionskerbe quer zur Greiferrille (dient zur Indexierung) Mitnehmernut am Bund: Zur Indexierung oder zur Aufnahme in einem Werkzeugmagazin oder Greifer. Bei HSK-B/D gleichzeitig zur formschlüssigen Drehmomentübertragung zur Spindel. Codierbohrung: zur Aufnahme eines Datenträgers (Codierchip) im Bund Anschlussgewinde für Kühlmittelübergabeeinheit: zur Aufnahme des Kühlmittelrohrs Mitnehmernut am Kegelschaft: formschlüssige Drehmoment-Kegelschaft übertragung zur Spindel radiale Zugriff sbohrung im Kegelschaft: zur Betätigung manueller Spannsysteme Spannschulter: Ringfl äche, an der das Werkzeug eingezogen wird Lage der Werkzeugschneide bei einschneidigen Werkzeugen
