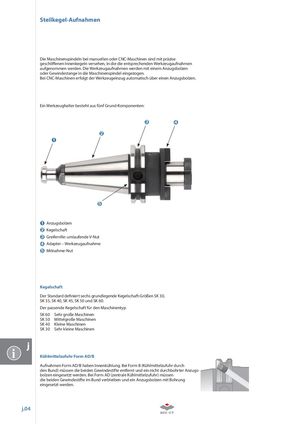

Steilkegel-Aufnahmen

Die Maschinenspindeln bei manuellen oder CNC-Maschinen sind mit präzise geschliff enen Innenkegeln versehen, in die die entsprechenden Werkzeugaufnahmen aufgenommen werden. Die Werkzeugaufnahmen werden mit einem Anzugsbolzen oder Gewindestange in die Maschinenspindel eingezogen. Bei CNC-Maschinen erfolgt der Werkzeugeinzug automatisch über einen Anzugsbolzen.

Ein Werkzeughalter besteht aus fünf Grund-Komponenten:

Anzugsbolzen Kegelschaft Greiferrille: umlaufende V-Nut Adapter – Werkzeugaufnahme Mitnahme-Nut

Kegelschaft Der Standard defi niert sechs grundlegende Kegelschaft-Größen SK 30, SK 35, SK 40, SK 45, SK 50 und SK 60. Der passende Kegelschaft für den Maschinentyp SK 60 Sehr große Maschinen SK 50 Mittelgroße Maschinen SK 40 Kleine Maschinen SK 30 Sehr kleine Maschinen

i

Kühlmittelzufuhr Form AD/B Aufnahmen Form AD/B haben Innenkühlung. Bei Form B (Kühlmittelzufuhr durch den Bund) müssen die beiden Gewindestifte entfernt und ein nicht durchbohrter Anzugsbolzen eingesetzt werden. Bei Form AD (zentrale Kühlmittelzufuhr) müssen die beiden Gewindestifte im Bund verbleiben und ein Anzugsbolzen mit Bohrung eingesetzt werden.
