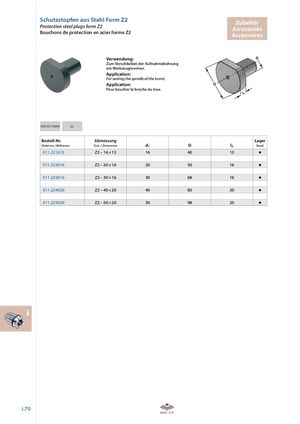

Schutzstopfen aus Stahl Form Z2 Zubehör
Protection steel plugs form Z2 Accessories
Bouchons de protection en acier forme Z2 Accessoires
Verwendung: Zum Verschließen der Aufnahmebohrung am Werkzeugrevolver.
Application: For sealing the spindle of the turret.
Application: Pour boucher la broche du tour.
| DIN ISO 10889 Z2 | |||||
| Bestell-Nr. Order no. / Référence | Abmessung Size / Dimension | d1 | D | l2 | Lager Stock |
| 011.221613 | Z2 – 16 × 13 | 16 | 40 | 13 | |
| 011.222016 | Z2 – 20 × 16 | 20 | 50 | 16 | |
| 011.223016 | Z2 – 30 × 16 | 30 | 68 | 16 | |
| 011.224020 | Z2 – 40 × 20 | 40 | 83 | 20 | |
| 011.225020 | Z2 – 50 × 20 | 50 | 98 | 20 |
