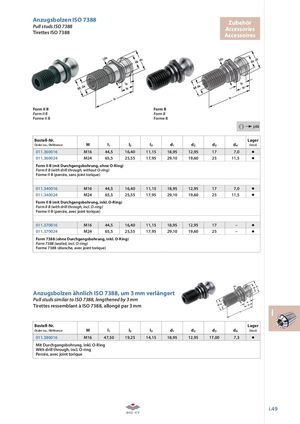

Каталог ZCC-CT оснастка - страница 309

Anzugsbolzen ISO 7388Pull studs ISO 7388Tirettes ISO 7388 ZubehörAccessoriesAccessoires Form II B Form B Form II B Form B Forme II B Forme B i j.02 Bestell-Nr. Lager Order no. / Référence M l1 l2 l3 d1 d2 d3 d4 Stock 011.360016 M16 44,5 16,40 11,15 18,95 12,95 17 7,0 011.360024 M24 65,5 25,55 17,95 29,10 19,60 25 11,5 Form II B (mit Durchgangsbohrung, ohne O-Ring) Form II B (with drill through, without O-ring) Forme II B (percée, sans joint torique) 011.340016 M16 44,5 16,40 11,15 18,95 12,95 17 7,0 011.340024 M24 65,5 25,55 17,95 29,10 19,60 25 11,5 Form II B (mit Durchgangsbohrung, inkl. O-Ring) Form II B (with drill through, incl. O-ring) Forme II B (percée, avec joint torique) 011.370016 M16 44,5 16,40 11,15 18,95 12,95 17 – 011.370024 M24 65,5 25,55 17,95 29,10 19,60 25 – Form 7388 (ohne Durchgangsbohrung, inkl. O-Ring) Form 7388 (sealed, incl. O-ring) Forme 7388 (étanche, avec joint torique) Anzugsbolzen ähnlich ISO 7388, um 3 mm verlängert Pull studs similar to ISO 7388, lengthened by 3 mm Tirettes ressemblant à ISO 7388, allongé par 3 mm i Bestell-Nr. Lager Order no. / Référence M l1 l2 l3 d1 d2 d3 d4 Stock 011.380016 M16 47,50 19,25 14,15 18,95 12,95 17,00 7,3 Mit Durchgangsbohrung, inkl. O-Ring With drill through, incl. O-ring Percée, avec joint torique i.49
