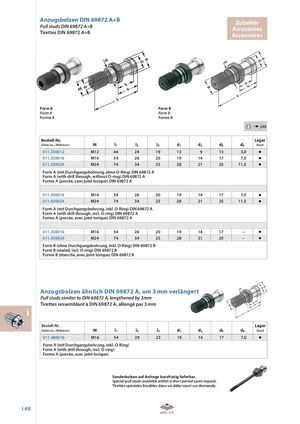

Anzugsbolzen DIN 69872 A+BPull studs DIN 69872 A+BTirettes DIN 69872 A+B ZubehörAccessoriesAccessoires Form A Form B Form A Form B Forme A Forme B i j.02 Bestell-Nr. Lager Order no. / Référence M l1 l2 l3 d1 d2 d3 d4 Stock 011.330012 M12 44 24 19 13 9 13 3,0 011.330016 M16 54 26 20 19 14 17 7,0 011.330024 M24 74 34 25 28 21 25 11,5 Form A (mit Durchgangsbohrung, ohne O-Ring) DIN 69872 A Form A (with drill through, without O-ring) DIN 69872 A Forme A (percée, sans joint torique) DIN 69872 A 011.430016 M16 54 26 20 19 14 17 7,0 011.430024 M24 74 34 25 28 21 25 11,5 Form A (mit Durchgangsbohrung, inkl. O-Ring) DIN 69872 A Form A (with drill through, incl. O-ring) DIN 69872 A Forme A (percée, avec joint torique) DIN 69872 A 011.350016 M16 54 26 20 19 14 17 – 011.350024 M24 74 34 25 28 21 25 – Form B (ohne Durchgangsbohrung, inkl. O-Ring) DIN 69872 B Form B (sealed, incl. O-ring) DIN 69872 B Forme B (étanche, avec joint torique) DIN 69872 B Anzugsbolzen ähnlich DIN 69872 A, um 3 mm verlängert Pull studs similar to DIN 69872 A, lengthened by 3mm Tirettes ressemblant à DIN 69872 A, allongé par 3 mm i Bestell-Nr. Lager Order no. / Référence M l1 l2 l3 d1 d2 d3 d4 Stock 011.480016 M16 54 29 23 19 14 17 7,0 Form A (mit Durchgangsbohrung, inkl. O-Ring) Form A (with drill through, incl. O-ring) Forme A (percée, avec joint torique) Sonderbolzen auf Anfrage kurzfristig lieferbar. Special pull studs available within a short period upon request. Tirettes spéciales livrables dans un délai court sur demande. i.48
