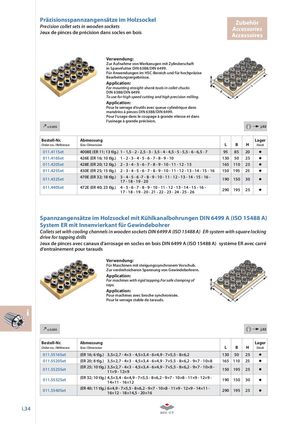

Präzisionsspannzangensätze im Holzsockel Zubehör
Precision collet sets in wooden sockets Accessories
Jeux de pinces de précision dans socles en bois Accessoires
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6388/DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6388/DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6388/DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision.
| ≤ 0,005 | i | j.02 | ||||
| Bestell-Nr. Order no. / Référence | Abmessung Size / Dimension | L | B | H | Lager Stock | |
| 011.411Set | 4008E(ER 11; 13 tlg.) | 1 - 1,5 - 2 - 2,5 - 3 - 3,5 - 4 - 4,5 - 5 - 5,5 - 6 - 6,5 - 7 | 95 | 85 | 20 | |
| 011.416Set | 426E(ER 16; 10 tlg.) | 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 | 130 | 50 | 25 | |
| 011.420Set | 428E(ER 20; 12 tlg.) | 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 | 165 | 110 | 25 | |
| 011.425Set | 430E(ER 25; 15 tlg.) | 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 | 150 | 195 | 25 | |
| 011.432Set | 470E (ER 32; 18 tlg.) | 3 - 4 - 5 - 6 -7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 | 190 | 150 | 30 | |
| 011.440Set | 472E (ER 40; 23 tlg.) | 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 - 21 - 22 - 23 - 24 - 25 - 26 | 290 | 195 | 25 |
Spannzangensätze im Holzsockel mit Kühlkanalbohrungen DIN 6499 A (ISO 15488 A)
System ER mit Innenvierkant für Gewindebohrer
Collets set with cooling channels in wooden sockets DIN 6499 A (ISO 15488 A) ER-system with square locking
drive for tapping drills
Jeux de pinces avec canaux d‘arrosage en socles en bois DIN 6499 A (ISO 15488 A) système ER avec carré
d‘entraînement pour tarauds
Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern.
Application: For machines with rigid tapping.For safe clamping of taps.
Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds.
i
| ≤ 0,005 | i | j.02 | ||||
| Bestell-Nr. Order no. / Référence | Abmessung Size / Dimension | L | B | H | Lager Stock | |
| 011.5516Set | (ER 16; 6 tlg.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 | 130 | 50 | 25 | |
| 011.5520Set | (ER 20; 8 tlg.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 | 165 | 110 | 25 | |
| 011.5525Set | (ER 25; 10 tlg.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 | 150 | 195 | 25 | |
| 011.5532Set | (ER 32; 10 tlg.) | 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 - 14×11 - 16×12 | 190 | 150 | 30 | |
| 011.5540Set | (ER 40; 11 tlg.) | 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 - 14×11 - 16×12 - 18×14,5 - 20×16 | 290 | 195 | 25 |
