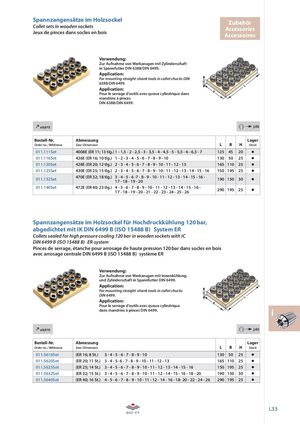

Spannzangensätze im Holzsockel Zubehör
Collet sets in wooden sockets Accessories
Jeux de pinces dans socles en bois Accessoires
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6388/DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6388/DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6388/DIN 6499.
| ≤ 0,015 | i | j.02 | |||
| Bestell-Nr. Order no. / Référence | Abmessung Size / Dimension | L | B | H | Lager Stock |
| 011.111Set | 4008E(ER 11; 13 tlg.) 1 - 1,5 - 2 - 2,5 - 3 - 3,5 - 4 - 4,5 - 5 - 5,5 - 6 - 6,5 - 7 | 125 | 45 | 20 | |
| 011.116Set | 426E(ER 16; 10 tlg.) 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 | 130 | 50 | 25 | |
| 011.120Set | 428E(ER 20; 12 tlg.) 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 | 165 | 110 | 25 | |
| 011.125Set | 430E(ER 25; 15 tlg.) 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 | 150 | 195 | 25 | |
| 011.132Set | 470E (ER 32; 18 tlg.) 3 - 4 - 5 - 6 -7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 | 190 | 150 | 30 | |
| 011.140Set | 472E (ER 40; 23 tlg.) 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 - 21 - 22 - 23 - 24 - 25 - 26 | 290 | 195 | 25 |
Spannzangensätze im Holzsockel für Hochdruckkühlung 120 bar,
abgedichtet mit IK DIN 6499 B (ISO 15488 B) System ER
Collets sealed for high pressure cooling 120 bar in wooden sockets with IC
DIN 6499 B (ISO 15488 B) ER-system
Pinces de serrage, étanche pour arrosage de haute pression 120 bar dans socles en bois
avec arrosage centrale DIN 6499 B (ISO 15488 B) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique ii dans mandrins à pinces DIN 6499.
| ≤ 0,015 | i | j.02 | ||||
| Bestell-Nr. Order no. / Référence | Abmessung Size / Dimension | L | B | H | Lager Stock | |
| 011.5616Set | (ER 16; 8 St.) | 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 | 130 | 50 | 25 | |
| 011.5620Set | (ER 20; 11 St.) | 3 - 4 - 5- 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 | 165 | 110 | 25 | |
| 011.5625Set | (ER 25; 14 St.) | 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 | 150 | 195 | 25 | |
| 011.5632Set | (ER 32; 15 St.) | 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 14 - 15 - 16 - 18 - 20 | 190 | 150 | 30 | |
| 011.5640Set | (ER 40; 16 St.) | 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 14 - 16 - 18- 20 - 22 - 24 - 26 | 290 | 195 | 25 |
