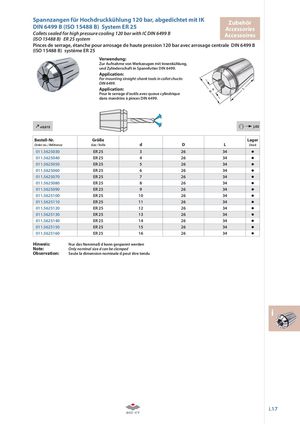

Spannzangen für Hochdruckkühlung 120 bar, abgedichtet mit IKDIN 6499 B (ISO 15488 B) System ER 25 ZubehörAccessories Collets sealed for high pressure cooling 120 bar with IC DIN 6499 B(ISO 15488 B)ER 25 system Accessoires Pinces de serrage, étanche pour arrosage de haute pression 120 bar avec arrosage centrale DIN 6499 B (ISO 15488 B) système ER 25 Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.5625030 ER 25 3 26 34 011.5625040 ER 25 4 26 34 011.5625050 ER 25 5 26 34 011.5625060 ER 25 6 26 34 011.5625070 ER 25 7 26 34 011.5625080 ER 25 8 26 34 011.5625090 ER 25 9 26 34 011.5625100 ER 25 10 26 34 011.5625110 ER 25 11 26 34 011.5625120 ER 25 12 26 34 011.5625130 ER 25 13 26 34 011.5625140 ER 25 14 26 34 011.5625150 ER 25 15 26 34 011.5625160 ER 25 16 26 34 Hinweis: Nur das Nennmaß d kann gespannt werden Note: Only nominal size d can be clamped Observation: Seule la dimension nominale d peut être tendu i i.17
