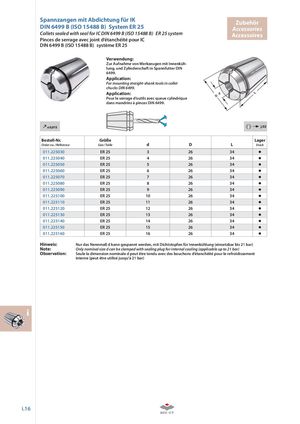

Каталог ZCC-CT оснастка - страница 276
Навигация
Каталог ZCC-CT токарная обработка
Каталог ZCC-CT сверла монолитные
Каталог ZCC-CT расточные системы
Каталог ZCC-CT фрезы монолитные
Каталог ZCC-CT фрезы со сменными пластинами
Pinces de serrage avec joint d’étanchéité pour IC
DIN 6499 B (ISO 15488 B) système ER 25
Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.
| ≤ 0,015 | j.02 i | ||||
| Bestell-Nr. Order no. / Référence | Größe Size / Taille | d | D | L | Lager Stock |
| 011.225030 | ER 25 | 3 | 26 | 34 | |
| 011.225040 | ER 25 | 4 | 26 | 34 | |
| 011.225050 | ER 25 | 5 | 26 | 34 | |
| 011.225060 | ER 25 | 6 | 26 | 34 | |
| 011.225070 | ER 25 | 7 | 26 | 34 | |
| 011.225080 | ER 25 | 8 | 26 | 34 | |
| 011.225090 | ER 25 | 9 | 26 | 34 | |
| 011.225100 | ER 25 | 10 | 26 | 34 | |
| 011.225110 | ER 25 | 11 | 26 | 34 | |
| 011.225120 | ER 25 | 12 | 26 | 34 | |
| 011.225130 | ER 25 | 13 | 26 | 34 | |
| 011.225140 | ER 25 | 14 | 26 | 34 | |
| 011.225150 | ER 25 | 15 | 26 | 34 | |
| 011.225160 | ER 25 | 16 | 26 | 34 |
Hinweis: Nur das Nennmaß d kann gespannt werden, mit Dichtstopfen für Innenkühlung (einsetzbar bis 21 bar)
Note: Only nominal size d can be clamped with sealing plug for internal cooling (applicable up to 21 bar)
Observation: Seule la dimension nominale d peut être tendu avec des bouchons d‘étanchéité pour le refroidissement interne (peut être utilisé jusqu‘à 21 bar)
