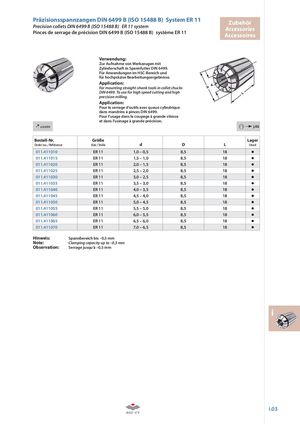

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision.
| ≤ 0,005 | j.02 i | ||||
| Bestell-Nr. Order no. / Référence | Größe Size / Taille | d | D | L | Lager Stock |
| 011.411010 | ER 11 | 1,0 – 0,5 | 8,5 | 18 | |
| 011.411015 | ER 11 | 1,5 – 1,0 | 8,5 | 18 | |
| 011.411020 | ER 11 | 2,0 – 1,5 | 8,5 | 18 | |
| 011.411025 | ER 11 | 2,5 – 2,0 | 8,5 | 18 | |
| 011.411030 | ER 11 | 3,0 – 2,5 | 8,5 | 18 | |
| 011.411035 | ER 11 | 3,5 – 3,0 | 8,5 | 18 | |
| 011.411040 | ER 11 | 4,0 – 3,5 | 8,5 | 18 | |
| 011.411045 | ER 11 | 4,5 – 4,0 | 8,5 | 18 | |
| 011.411050 | ER 11 | 5,0 – 4,5 | 8,5 | 18 | |
| 011.411055 | ER 11 | 5,5 – 5,0 | 8,5 | 18 | |
| 011.411060 | ER 11 | 6,0 – 5,5 | 8,5 | 18 | |
| 011.411065 | ER 11 | 6,5 – 6,0 | 8,5 | 18 | |
| 011.411070 | ER 11 | 7,0 – 6,5 | 8,5 | 18 |
Hinweis: Spannbereich bis –0,5 mm
Note: Clamping capacity up to –0,5 mm
Observation: Serrage jusqu‘à –0,5 mm
