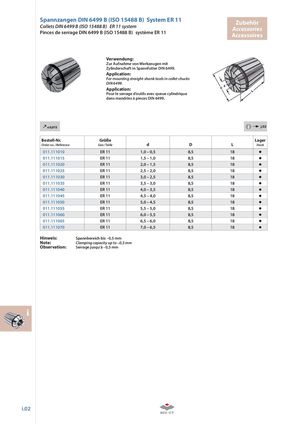

Каталог ZCC-CT оснастка - страница 262

Spannzangen DIN 6499 B (ISO 15488 B) System ER 11Collets DIN 6499 B (ISO 15488 B)ER 11 systemPinces de serrage DIN 6499 B (ISO 15488 B)système ER 11ZubehörAccessoriesAccessoires Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.111010 ER 11 1,0 – 0,5 8,5 18 011.111015 ER 11 1,5 – 1,0 8,5 18 011.111020 ER 11 2,0 – 1,5 8,5 18 011.111025 ER 11 2,5 – 2,0 8,5 18 011.111030 ER 11 3,0 – 2,5 8,5 18 011.111035 ER 11 3,5 – 3,0 8,5 18 011.111040 ER 11 4,0 – 3,5 8,5 18 011.111045 ER 11 4,5 – 4,0 8,5 18 011.111050 ER 11 5,0 – 4,5 8,5 18 011.111055 ER 11 5,5 – 5,0 8,5 18 011.111060 ER 11 6,0 – 5,5 8,5 18 011.111065 ER 11 6,5 – 6,0 8,5 18 011.111070 ER 11 7,0 – 6,5 8,5 18 Hinweis: Spannbereich bis –0,5 mm Note: Clamping capacity up to –0,5 mm Observation: Serrage jusqu‘à –0,5 mm i i.02
