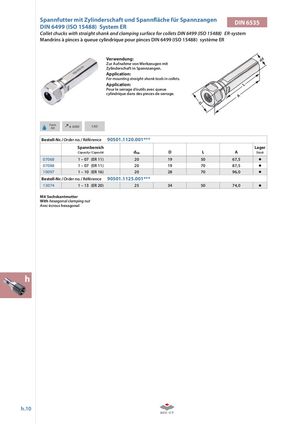

Spannfutter mit Zylinderschaft und Spannfl äche für Spannzangen DIN 6535
Collet chucks with straight shank and clamping surface for collets DIN 6499 (ISO 15488) ER-system
Mandrins à pinces à queue cylindrique pour pinces DIN 6499 (ISO 15488) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Application: For mounting straight-shank tools in collets.
Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage.
Form
AD ≤ 0,003 CAD
Bestell-Nr. / Order no. / Référence 90501.1120.001***
| Spannbereich Capacity / Capacité | dh6 | D | L | A | Lager Stock | ||
| 07068 | 1 – 07(ER 11) | 20 | 19 | 50 | 67,5 | ||
| 07088 | 1 – 07(ER 11) | 20 | 19 | 70 | 87,5 | ||
| 10097 | 1 – 10(ER 16) | 20 | 28 | 70 | 96,0 | ||
| Bestell-Nr. /O | rder no. / Référence | 9050 | 1.1125.001 | ||||
| 13074 | 1 – 13(ER 20) | 25 | 34 | 50 | 74,0 |
Mit Sechskantmutter With hexagonal clamping nut Avec écrous hexagonal
