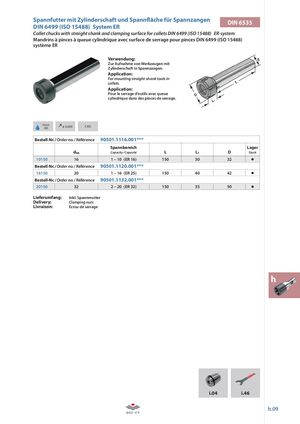

Spannfutter mit Zylinderschaft und Spannfl äche für Spannzangen DIN 6535
Collet chucks with straight shank and clamping surface for collets DIN 6499 (ISO 15488) ER-system
Mandrins à pinces à queue cylindrique avec surface de serrage pour pinces DIN 6499 (ISO 15488)
système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Application: For mounting straight-shank tools in collets.
Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage.
Form
| AD | ≤ 0,003 | CAD | ||||
| Bestell-Nr. / Order no. / Référence | 90501.1116.001*** | |||||
| Spannbereich | Lager |
| d | Capacity / Capacité | L | L | Stock D | ||
| h6 | 1 | |||||
| 10150 | 16 | 1 – 10 (ER 16) | 150 | 30 | 32 | |
| Bestell-Nr. / Order no. / Référence | 90501.1120.001*** | |||||
| 16150 | 20 | 1 – 16 (ER 25) | 150 | 40 | 42 | |
| Bestell-Nr. / Order no. / Référence | 90501.1132.001*** | |||||
| 20150 | 32 | 2 – 20 (ER 32) | 150 | 35 | 50 |
Lieferumfang: Inkl. Spannmutter Delivery: Clamping nuts Livraison: Ecrou de serrage
