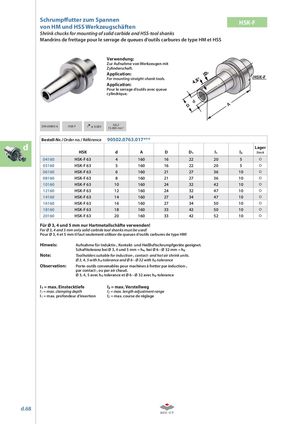

Каталог ZCC-CT оснастка - страница 179

Предыдущая страница Следующая страница

Навигация

Schrumpff utter zum Spannen HSK-F

Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting straight-shank tools.

Application: Pour le serrage d’outils avec queue cylindrique.

 G6,3

DIN 69893-6 HSK-F ≤ 0,003 15.000 min

-1 Bestell-Nr. / Order no. / Référence 90502.0763.017*** dd

HSKdADD1l1l2Lager Stock
04160HSK-F 6341601622205
05160HSK-F 6351601622205
06160HSK-F 63616021273610
08160HSK-F 63816021273610
10160HSK-F 631016024324210
12160HSK-F 631216024324710
14160HSK-F 631416027344710
16160HSK-F 631616027345010
18160HSK-F 631816033425010
20160HSK-F 632016033425210

Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h , bei 6 – 32 mm = h 4 6

Note: Toolholders suitable for induction-, contact- and hot air shrink units.

  • 3, 4, 5 with h4-tolerance and
  • 6 –Ø 32 with h6-tolerance

Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.

  • 3, 4, 5 avec h -tolerance et
  • 6 –
  • 32 avec h -tolerance

4 6 l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
