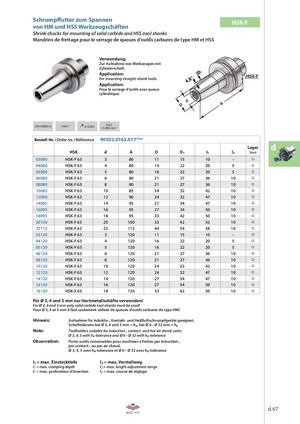

Каталог ZCC-CT оснастка - страница 178

Предыдущая страница Следующая страница

Навигация

Schrumpff utter zum Spannen HSK-F

Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting straight-shank tools.

Application: Pour le serrage d’outils avec queue cylindrique.

 G6,3

DIN 69893-6 HSK-F ≤ 0,003 15.000 min

-1 Bestell-Nr. / Order no. / Référence 90502.0763.017*** dd

HSKdADD1l1l2Lager Stock
03080HSK-F 63380111510–
04080HSK-F 634801422205
05080HSK-F 635801622205
06080HSK-F 6368021273610
08080HSK-F 6388021273610
10085HSK-F 63108524324210
12090HSK-F 63129024324710
14095HSK-F 63149527344710
16095HSK-F 63169527345010
18095HSK-F 63189533425010
20100HSK-F 632010033425210
25115HSK-F 632511544545810
03120HSK-F 633120111510–
04120HSK-F 6341201622205
05120HSK-F 6351201622205
06120HSK-F 63612021273610
08120HSK-F 63812021273610
10120HSK-F 631012024324210
12120HSK-F 631212024324710
14120HSK-F 631412027344710
16120HSK-F 631612027345010
18120HSK-F 631812033425010

Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6

Note: Toolholders suitable for induction-, contact- and hot air shrink units.

  • 3, 4, 5 with h -tolerance and
  • 6–
  • 32 with h -tolerance

4 6 Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.

  • 3, 4, 5 avec h4-tolerance et
  • 6 –
  • 32 avec h6-tolerance

l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
