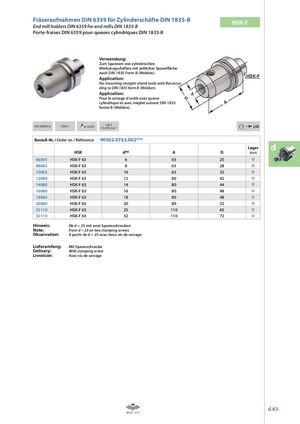

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B HSK-F
Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon).
Application: For mounting straight-shank tools with fl at accor-For mounting straight-shank tools with fl at according to DIN 1835 form B (Weldon).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).
G6,3 i j.02
DIN 69893-6 HSK-F ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0763.002*** dd
| HSK | dH4 | A | D | Lager Stock | |
| 06065 | HSK-F 63 | 6 | 65 | 25 | |
| 08065 | HSK-F 63 | 8 | 65 | 28 | |
| 10065 | HSK-F 63 | 10 | 65 | 35 | |
| 12080 | HSK-F 63 | 12 | 80 | 42 | |
| 14080 | HSK-F 63 | 14 | 80 | 44 | |
| 16080 | HSK-F 63 | 16 | 80 | 48 | |
| 18080 | HSK-F 63 | 18 | 80 | 48 | |
| 20080 | HSK-F 63 | 20 | 80 | 52 | |
| 25110 | HSK-F 63 | 25 | 110 | 65 | |
| 32110 | HSK-F 63 | 32 | 110 | 72 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube |
| Delivery: | With clamping screw |
| Livraison: | Avec vis de serrage |
