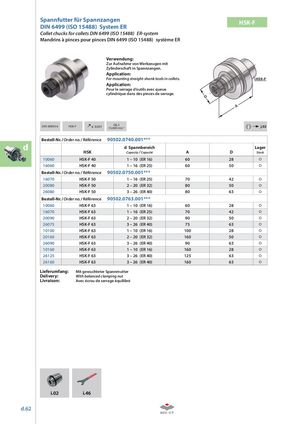

Spannfutter für Spannzangen HSK-F
Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Application: For mounting straight-shank tools in collets.
Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage.
G6,3 i j.02
DIN 69893-6 HSK-F ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0740.001*** dd
| HSK | d Spannbereich Capacity /Capacité | A | D | Lager Stock | |
| 10060 | HSK-F 40 | 1 – 10(ER 16) | 60 | 28 | |
| 16060 | HSK-F 40 | 1 – 16(ER 25) | 60 | 50 | |
| Bestell-Nr. /O | rder no. / Référence | 90502.0750.001 | |||
| 16070 | HSK-F 50 | 1 – 16(ER 25) | 70 | 42 | |
| 20080 | HSK-F 50 | 2 – 20(ER 32) | 80 | 50 | |
| 26080 | HSK-F 50 | 3 – 26(ER 40) | 80 | 63 | |
| Bestell-Nr. /O | rder no. / Référence | 90502.0763.001 | |||
| 10060 | HSK-F 63 | 1 – 10(ER 16) | 60 | 28 | |
| 16070 | HSK-F 63 | 1 – 16(ER 25) | 70 | 42 | |
| 20090 | HSK-F 63 | 2 – 20(ER 32) | 90 | 50 | |
| 26075 | HSK-F 63 | 3 – 26(ER 40) | 75 | 63 | |
| 10100 | HSK-F 63 | 1 – 10(ER 16) | 100 | 28 | |
| 20160 | HSK-F 63 | 2 – 20(ER 32) | 160 | 50 | |
| 26090 | HSK-F 63 | 3 – 26(ER 40) | 90 | 63 | |
| 10160 | HSK-F 63 | 1 – 10(ER 16) | 160 | 28 | |
| 26125 | HSK-F 63 | 3 – 26(ER 40) | 125 | 63 | |
| 26160 | HSK-F 63 | 3 – 26(ER 40) | 160 | 63 |
Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut
Livraison: Avec écrou de serrage équilibré
