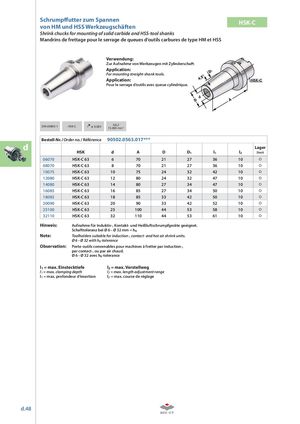

Schrumpff utter zum Spannen HSK-C
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
G6,3
DIN 69893-1 HSK-C ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0563.017*** dd
| HSK | d | A | D | D1 | l1 | l2 | Lager Stock | |
| 06070 | HSK-C 63 | 6 | 70 | 21 | 27 | 36 | 10 | |
| 08070 | HSK-C 63 | 8 | 70 | 21 | 27 | 36 | 10 | |
| 10075 | HSK-C 63 | 10 | 75 | 24 | 32 | 42 | 10 | |
| 12080 | HSK-C 63 | 12 | 80 | 24 | 32 | 47 | 10 | |
| 14080 | HSK-C 63 | 14 | 80 | 27 | 34 | 47 | 10 | |
| 16085 | HSK-C 63 | 16 | 85 | 27 | 34 | 50 | 10 | |
| 18085 | HSK-C 63 | 18 | 85 | 33 | 42 | 50 | 10 | |
| 20090 | HSK-C 63 | 20 | 90 | 33 | 42 | 52 | 10 | |
| 25100 | HSK-C 63 | 25 | 100 | 44 | 53 | 58 | 10 | |
| 32110 | HSK-C 63 | 32 | 110 | 44 | 53 | 61 | 10 |
Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 6 – 32 mm = h 6
Note: Toolholders suitable for induction-, contact- and hot air shrink units.
- 6–Ø 32 with h -tolerance
6 Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
- 6 –
- 32 avec h -tolerance
6 l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
