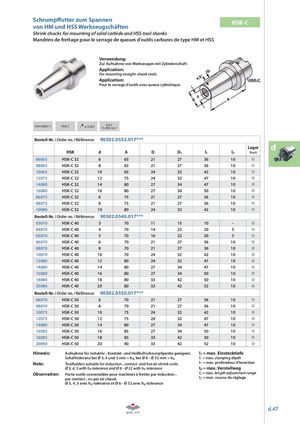

Schrumpff utter zum Spannen HSK-C
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
G6,3
DIN 69893-1 HSK-C ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0532.017*** dd
| HSK | d | A | D | D1 | l1 | l2 | Lager Stock | |
| 06065 | HSK-C 32 | 6 | 65 | 21 | 27 | 36 | 10 | |
| 08065 | HSK-C 32 | 8 | 65 | 21 | 27 | 36 | 10 | |
| 10065 | HSK-C 32 | 10 | 65 | 24 | 32 | 42 | 10 | |
| 12075 | HSK-C 32 | 12 | 75 | 24 | 32 | 47 | 10 | |
| 14080 | HSK-C 32 | 14 | 80 | 27 | 34 | 47 | 10 | |
| 16080 | HSK-C 32 | 16 | 80 | 27 | 34 | 50 | 10 | |
| 06075 | HSK-C 32 | 6 | 75 | 21 | 27 | 36 | 10 | |
| 08075 | HSK-C 32 | 8 | 75 | 21 | 27 | 36 | 10 | |
| 10080 | HSK-C 32 | 10 | 80 | 24 | 32 | 42 | 10 | |
| Bestell-Nr. | /Order no. / Référe | nce 90502 | .0540.017 | |||||
| 03070 | HSK-C 40 | 3 | 70 | 11 | 15 | 10 | – | |
| 04070 | HSK-C 40 | 4 | 70 | 14 | 22 | 20 | 5 | |
| 05070 | HSK-C 40 | 5 | 70 | 16 | 22 | 20 | 5 | |
| 06070 | HSK-C 40 | 6 | 70 | 21 | 27 | 36 | 10 | |
| 08070 | HSK-C 40 | 8 | 70 | 21 | 27 | 36 | 10 | |
| 10070 | HSK-C 40 | 10 | 70 | 24 | 32 | 42 | 10 | |
| 12080 | HSK-C 40 | 12 | 80 | 24 | 32 | 47 | 10 | |
| 14080 | HSK-C 40 | 14 | 80 | 27 | 34 | 47 | 10 | |
| 16080 | HSK-C 40 | 16 | 80 | 27 | 34 | 50 | 10 | |
| 18080 | HSK-C 40 | 18 | 80 | 33 | 42 | 50 | 10 | |
| 20080 | HSK-C 40 | 20 | 80 | 33 | 42 | 52 | 10 | |
| Bestell-Nr. | /Order no. / Référe | nce 90502 | .0550.017 | |||||
| 06070 | HSK-C 50 | 6 | 70 | 21 | 27 | 36 | 10 | |
| 08070 | HSK-C 50 | 8 | 70 | 21 | 27 | 36 | 10 | |
| 10075 | HSK-C 50 | 10 | 75 | 24 | 32 | 42 | 10 | |
| 12075 | HSK-C 50 | 12 | 75 | 24 | 32 | 47 | 10 | |
| 14080 | HSK-C 50 | 14 | 80 | 27 | 34 | 47 | 10 | |
| 16085 | HSK-C 50 | 16 | 85 | 27 | 34 | 50 | 10 | |
| 18085 | HSK-C 50 | 18 | 85 | 33 | 42 | 50 | 10 | |
| 20090 | HSK-C 50 | 20 | 90 | 33 | 42 | 52 | 10 | |
| Hinweis: | Aufnahme fü Schafttoleran | r Induktiv-, Kon z bei Ø 3, 4 un | takt- und Heiß d 5 mm = h4, be | luftschrumpfgerä i Ø 6 – Ø 32 mm = | te geeignet. h6 | l1 = max. E l1= max. cla | instecktiefe mping depth | |
| Note: | Toolholders s Ø 3, 4, 5 with | uitable for indu h4-tolerance an | ction-, contact- d Ø 6 – Ø 32 wit | and hot air shrink h h6-tolerance | units. | l1= max. pr l2 = max. V | ofondeur d’inse erstellweg | rtion |
| Observatio | n: Porte-outils c par contact-, Ø 3, 4, 5 avec | onvenables po ou par air chau h4-tolerance e | ur machines à d. t Ø 6 – Ø 32 ave | fretter par inducti c h6-tolerance | on-, | l2= max. len l2= max. co | gth adjustment urse de réglage | range |
