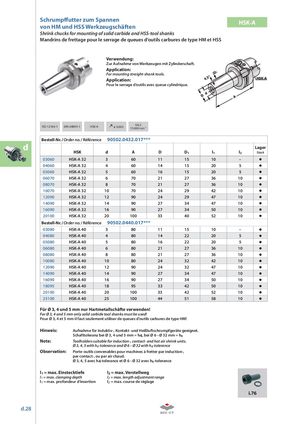

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
G6,3
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003
15.000 min-1 Bestell-Nr. / Order no. / Référence 90502.0432.017*** dd
| HSK | d | A | D | D1 | l1 | l2 | Lager Stock | |
| 03060 | HSK-A 32 | 3 | 60 | 11 | 15 | 10 | – | |
| 04060 | HSK-A 32 | 4 | 60 | 14 | 15 | 20 | 5 | |
| 05060 | HSK-A 32 | 5 | 60 | 16 | 15 | 20 | 5 | |
| 06070 | HSK-A 32 | 6 | 70 | 21 | 27 | 36 | 10 | |
| 08070 | HSK-A 32 | 8 | 70 | 21 | 27 | 36 | 10 | |
| 10070 | HSK-A 32 | 10 | 70 | 24 | 29 | 42 | 10 | |
| 12090 | HSK-A 32 | 12 | 90 | 24 | 29 | 47 | 10 | |
| 14090 | HSK-A 32 | 14 | 90 | 27 | 34 | 47 | 10 | |
| 16090 | HSK-A 32 | 16 | 90 | 27 | 34 | 50 | 10 | |
| 20100 | HSK-A 32 | 20 | 100 | 33 | 40 | 52 | 10 | |
| Bestell-Nr. | /Order no. / Référe | nce 9050 | 2.0440.017 | |||||
| 03080 | HSK-A 40 | 3 | 80 | 11 | 15 | 10 | – | |
| 04080 | HSK-A 40 | 4 | 80 | 14 | 22 | 20 | 5 | |
| 05080 | HSK-A 40 | 5 | 80 | 16 | 22 | 20 | 5 | |
| 06080 | HSK-A 40 | 6 | 80 | 21 | 27 | 36 | 10 | |
| 08080 | HSK-A 40 | 8 | 80 | 21 | 27 | 36 | 10 | |
| 10080 | HSK-A 40 | 10 | 80 | 24 | 32 | 42 | 10 | |
| 12090 | HSK-A 40 | 12 | 90 | 24 | 32 | 47 | 10 | |
| 14090 | HSK-A 40 | 14 | 90 | 27 | 34 | 47 | 10 | |
| 16090 | HSK-A 40 | 16 | 90 | 27 | 34 | 50 | 10 | |
| 18095 | HSK-A 40 | 18 | 95 | 33 | 42 | 50 | 10 | |
| 20100 | HSK-A 40 | 20 | 100 | 33 | 42 | 52 | 10 | |
| 25100 | HSK-A 40 | 25 | 100 | 44 | 51 | 58 | 10 |
Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6
Note: Toolholders suitable for induction-, contact- and hot air shrink units.
Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
| l = max. Einstecktiefe | l = max. Verstellweg |
| 1 | 2 |
| l1 = max. clamping depth | l2 = max. length adjustment range |
| l1 = max. profondeur d’insertion | l2 = max. course de réglage |
