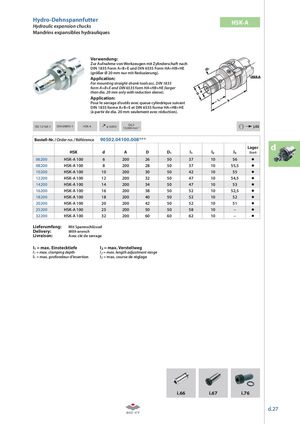

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).
Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction).
G6,3 i j.02
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.04100.008*** dd
| HSK | d | A | D | D1 | l1 | l2 | l3 | Lager Stock | |
| 06200 | HSK-A 100 | 6 | 200 | 26 | 50 | 37 | 10 | 56 | |
| 08200 | HSK-A 100 | 8 | 200 | 28 | 50 | 37 | 10 | 55,5 | |
| 10200 | HSK-A 100 | 10 | 200 | 30 | 50 | 42 | 10 | 55 | |
| 12200 | HSK-A 100 | 12 | 200 | 32 | 50 | 47 | 10 | 54,5 | |
| 14200 | HSK-A 100 | 14 | 200 | 34 | 50 | 47 | 10 | 53 | |
| 16200 | HSK-A 100 | 16 | 200 | 38 | 50 | 52 | 10 | 52,5 | |
| 18200 | HSK-A 100 | 18 | 200 | 40 | 50 | 52 | 10 | 52 | |
| 20200 | HSK-A 100 | 20 | 200 | 42 | 50 | 52 | 10 | 51 | |
| 25200 | HSK-A 100 | 25 | 200 | 50 | 50 | 58 | 10 | – | |
| 32200 | HSK-A 100 | 32 | 200 | 60 | 60 | 62 | 10 | – |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
