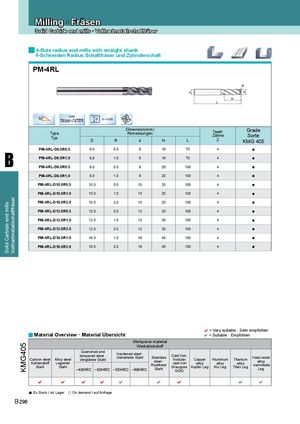

Каталог ZCC-CT фрезы монолитные - страница 56

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung
Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

4-flute radius end mills with straight shank
4-Schneiden Radius Schaftfräser und Zylinderschaft
PM-4RL


Coated
30o D 0~-0.020
Nano-AITiN
Dimension(mm) Grade
Type Abmessungen Teeth
Typ
Zähne Sorte
D R d H L Z KMG 405

B
PM-4RL-D6.0R0.5 6.0 0.5 6 16 75 4 ●
PM-4RL-D6.0R1.0 6.0 1.0 6 16 75 4 ●
PM-4RL-D8.0R0.5 8.0 0.5 8 20 100 4 ●
PM-4RL-D8.0R1.0 8.0 1.0 8 20 100 4 ●
PM-4RL-D10.0R0.5 10.0 0.5 10 25 100 4 ●
PM-4RL-D10.0R1.0 10.0 1.0 10 25 100 4 ●
Vollhartmetallschaftfräser


PM-4RL-D10.0R2.0 10.0 2.0 10 25 100 4 ●
Solid Carbide end mills


PM-4RL-D12.0R0.5 12.0 0.5 12 30 100 4 ●
PM-4RL-D12.0R1.0 12.0 1.0 12 30 100 4 ●
PM-4RL-D12.0R2.0 12.0 2.0 12 30 100 4 ●
PM-4RL-D16.0R1.0 16.0 1.0 16 45 150 4 ●
PM-4RL-D16.0R2.0 16.0 2.0 16 45 150 4 ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG405


Werkstückstoff
Quenched and
Hardened steel ·
tempered steel · Cast iron,
Gehärteter Stahl Stainless Heat resist
Carbon steel Alloy steel Vergüteter Stahl Nodular Copper Aluminum Titanium
steel · alloy
Kohlenstoff Legierter cast iron alloy alloy alloy
Rostfreier warmfeste
Stahl Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
~40HRC ~50HRC ~55HRC ~68HRC Stahl Leg
GGG

        
● Ex Stock / ab Lager ○ On demand / auf Anfrage
B 296
