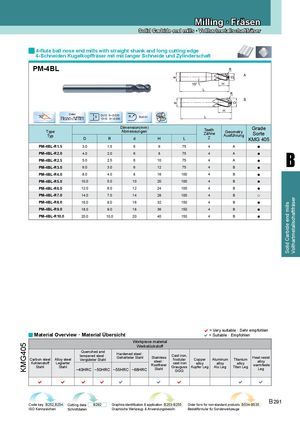

Каталог ZCC-CT фрезы монолитные - страница 51

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

4-flute ball nose end mills with straight shank and long cutting edge
4- Schneiden Kugelkopffräser mit mit langer Schneide und Zylinderschaft
PM-4BL R
A


D
d
10° H
L
R
B


D
d
H
Coated D≤12 0~-0.020
30o D R R±0.01 L
Nano-AITiN 12<D 0~-0.030

Dimension(mm) Grade
Type Abmessungen Teeth Geometry
Typ
Zähne Ausführung Sorte
D R d H L Z KMG 405
PM-4BL-R1.5 3.0 1.5 6 6 75 4 A ●

B
PM-4BL-R2.0 4.0 2.0 6 8 75 4 A ●
PM-4BL-R2.5 5.0 2.5 6 10 75 4 A ●
PM-4BL-R3.0 6.0 3.0 6 12 75 4 B ●
PM-4BL-R4.0 8.0 4.0 8 16 100 4 B ●
PM-4BL-R5.0 10.0 5.0 10 20 100 4 B ●
PM-4BL-R6.0 12.0 6.0 12 24 100 4 B ●
PM-4BL-R7.0 14.0 7.0 14 28 100 4 B ○


Vollhartmetallschaftfräser
PM-4BL-R8.0 16.0 8.0 16 32 150 4 B ●


Solid Carbide end mills
PM-4BL-R9.0 18.0 9.0 18 36 150 4 B ●
PM-4BL-R10.0 20.0 10.0 20 40 150 4 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG405


Werkstückstoff
Quenched and
Hardened steel ·
tempered steel · Cast iron,
Gehärteter Stahl Stainless Heat resist
Carbon steel Alloy steel Vergüteter Stahl Nodular Copper Aluminum Titanium
steel · alloy
Kohlenstoff Legierter cast iron alloy alloy alloy
Rostfreier warmfeste
Stahl Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
~40HRC ~50HRC ~55HRC ~68HRC Stahl Leg
GGG

        

Code key B252,B254 Cutting data B292 Graphics identification & application B253-B255 Order form for non-standard products B534-B535
B 291
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
