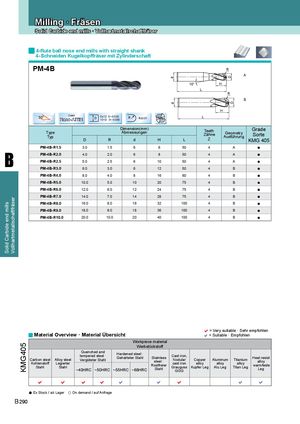

Каталог ZCC-CT фрезы монолитные - страница 50

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung
Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

4-flute ball nose end mills with straight shank
4- Schneiden Kugelkopffräser mit Zylinderschaft
PM-4B R
A


D
d
10° H
L
R
B


D
d
H
Coated
30o D
D≤12 0~-0.020 R R±0.01 L
Nano-AITiN 12<D 0~-0.030

Dimension(mm) Grade
Type Abmessungen Teeth Geometry
Typ
Zähne Ausführung Sorte
D R d H L Z KMG 405
PM-4B-R1.5 3.0 1.5 6 6 50 4 A ●

B
PM-4B-R2.0 4.0 2.0 6 8 50 4 A ●
PM-4B-R2.5 5.0 2.5 6 10 50 4 A ●
PM-4B-R3.0 6.0 3.0 6 12 50 4 B ●
PM-4B-R4.0 8.0 4.0 8 16 60 4 B ●
PM-4B-R5.0 10.0 5.0 10 20 75 4 B ●
PM-4B-R6.0 12.0 6.0 12 24 75 4 B ●
PM-4B-R7.0 14.0 7.0 14 28 75 4 B ●
Vollhartmetallschaftfräser


PM-4B-R8.0 16.0 8.0 16 32 100 4 B ●
Solid Carbide end mills


PM-4B-R9.0 18.0 9.0 18 36 100 4 B ●
PM-4B-R10.0 20.0 10.0 20 40 100 4 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG405


Werkstückstoff
Quenched and
Hardened steel ·
tempered steel · Cast iron,
Gehärteter Stahl Stainless Heat resist
Carbon steel Alloy steel Vergüteter Stahl Nodular Copper Aluminum Titanium
steel · alloy
Kohlenstoff Legierter cast iron alloy alloy alloy
Rostfreier warmfeste
Stahl Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
~40HRC ~50HRC ~55HRC ~68HRC Stahl Leg
GGG

        
● Ex Stock / ab Lager ○ On demand / auf Anfrage
B 290
