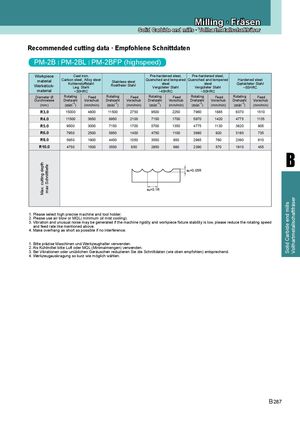

Recommended cutting data · Empfohlene Schnittdaten
PM-2B | PM-2BL | PM-2BFP (highspeed)
| Workpiece material Werkstück- material | Cast Carbon stee ~30 Kohlens Leg. | iron, l,Alloy steel HRC toffstahl Stahl | Stainle Rostfrei | ss steel er Stahl | Pre-harde Quenched a ste ~45 Vergütet | ned steel, nd tempered el HRC er Stahl | Pre-harde Quenched a ste ~50 Vergütet | ned steel, nd tempered el HRC er Stahl | Harden ~55 Gehärte | ed steel HRC ter Stahl |
| Diameter Ø (mm) Durchmesse | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub |
| R3.0 | 15000 | 4800 | 11500 | 2750 | 9500 | 2250 | 7960 | 1885 | 6370 | 1510 |
| R4.0 | 11500 | 3650 | 8950 | 2100 | 7150 | 1700 | 5970 | 1420 | 4775 | 1135 |
| R5.0 | 9500 | 3000 | 7150 | 1700 | 5700 | 1350 | 4775 | 1130 | 3820 | 905 |
| R6.0 | 7950 | 2500 | 5950 | 1400 | 4750 | 1100 | 3980 | 920 | 3180 | 735 |
| R8.0 | 5950 | 1900 | 4450 | 1050 | 3550 | 850 | 2985 | 760 | 2390 | 610 |
| R10.0 | 4750 | 1500 | 3550 | 850 | 2850 | 680 | 2390 | 570 | 1910 | 455 |
| Max. cutting depth max Schnitttiefe | ae=0.1R | ap=0.05R |
1. Please select high precise machine and tool holder. 2. Please use air blow or MQL( minimum oil mist cooling). 3. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed rate like mentioned above. 4. Make overhang as short as possible if no interference. 1. Bitte präzise Maschinen und Werkzeughalter verwenden. 2. Als Kühlmittel bitte Luft oder MQL (Minimalmengen) verwenden. 3. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 4. Werkzeugauskragung so kurz wie möglich wählen.
