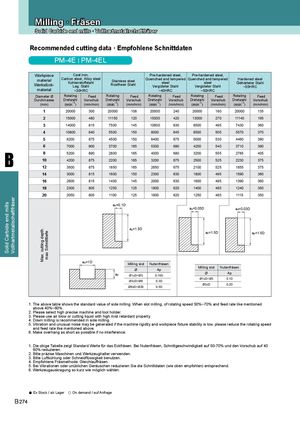

Recommended cutting data · Empfohlene Schnittdaten
PM-4E | PM-4EL
| Workpiece material Werkstück- material | Cast Carbon steel ~30H Kohlens Leg. | iron, ,Alloy steel RC toffstahl Stahl | Stainles Rostfrei | s steel er Stahl | Pre-harde Quenched a ste ~40H Vergütet | ned steel, nd tempered el RC er Stahl | Pre-harde Quenched an ste ~50H Vergütet | ned steel, d tempered el RC er Stahl | Harden ~55 Gehärte | ed steel HRC ter Stahl |
| Diameter Ø (mm) Durchmesse | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub |
| 1 | 20000 | 300 | 20000 | 108 | 20000 | 240 | 20000 | 180 | 20000 | 135 |
| 2 | 15000 | 480 | 11150 | 120 | 15000 | 420 | 13000 | 270 | 11140 | 195 |
| 3 | 14000 | 815 | 7500 | 145 | 10600 | 630 | 8500 | 495 | 7430 | 360 |
| 4 | 10800 | 840 | 5500 | 150 | 8000 | 645 | 6500 | 505 | 5570 | 370 |
| 5 | 8200 | 875 | 4500 | 150 | 6400 | 675 | 5000 | 530 | 4460 | 390 |
| 6 | 7000 | 900 | 3700 | 165 | 5300 | 690 | 4200 | 540 | 3710 | 390 |
| 8 | 5200 | 890 | 2800 | 165 | 4000 | 680 | 3200 | 555 | 2785 | 405 |
| 10 | 4200 | 875 | 2200 | 165 | 3200 | 675 | 2500 | 525 | 2230 | 375 |
| 12 | 3500 | 875 | 1850 | 165 | 2650 | 675 | 2100 | 525 | 1855 | 375 |
| 14 | 3000 | 815 | 1600 | 150 | 2300 | 630 | 1800 | 495 | 1590 | 360 |
| 16 | 2600 | 815 | 1400 | 145 | 2000 | 630 | 1600 | 495 | 1390 | 360 |
| 18 | 2300 | 805 | 1250 | 125 | 1800 | 620 | 1400 | 485 | 1240 | 350 |
| 20 | 2050 | 805 | 1100 | 125 | 1600 | 620 | 1250 | 485 | 1115 | 350 |
| ae=0.1 | D | ae=0.05D | ae=0.03D | |||||||
| x. cutting depth ax Schnitttiefe | ap=1.5D | ap | =1.5D | ap=1.5D | ||||||
| Ma m | ae=1D | Millilt | Ntnfrä | n | ||||||
| ngso | ues | |||||||||
| Ø | Ap | Milling | slot Nutenf | räsen | ||||||
| ap | Ø1≤D | 0.15D | Ø | A | p | |||||
| Ø3≤D | 0.3D | Ø1≤D | Ø3 0.1 | D | ||||||
| Ø6≤D | 0.5D | Ø3≤ | D 0.2 | D |
1. The above table shows the standard value of side milling. When slot milling, of rotating speed 50%~70% and feed rate like mentioned above 40%~60%. 2. Please select high precise machine and tool holder. 3. Please use air blow or cutting liquid with high mist retardant property. 4. Down milling is recommended in side milling. 5. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed rate like mentioned above. 6. Make overhang as short as possible if no interference. 1. Die obige Tabelle zeigt Standard Werte für das Eckfräsen. Bei Nutenfräsen, Schnittgeschwindigkeit auf 50-70% und den Vorschub auf 40 60% reduzieren. 2. Bitte präzise Maschinen und Werkzeughalter verwenden. 3. Bitte Luftkühlung oder Schneidflüssigkeit benutzen. 4. Empfohlene Fräsmethode: Gleichlauffräsen. 5. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 6. Werkzeugauskragung so kurz wie möglich wählen.
