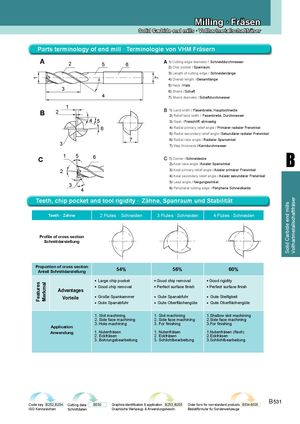

1Features Merkmal 7 Solid Carbide end mills Vollhartmetallschaftfräser Milling · Fräsen Solid Carbide end mills · Vollhartmetallschaftfräser Parts terminology of end mill · Terminologie von VHM Fräsern A 2 5 6 A 1) Cutting edge diameter / Schneiddurchmesser2) Chip pocket / Spanraum 3) Length of cutting edge / Schneidenlänge 4) Overall length / Gesamtlänge 5) Neck / Hals 3 6) Shank / Schaft 4 7) Shank diameter / Schaftdurchmesser 1B2 B 1) Land width / Fasenbreite, Hauptschneide2) Relief land width / Fasenbreite, Durchmesser 4 5 3) Gash / Freischliff, stirnseitig 6 4) Radial primary relief angle / Primärer radialer Freiwinkel 5) Radial secondary relief angle / Sekundärer radialer Freiwinkel 7 6) Radial rake angle / Radialer Spanwinkel 3 7) Wep thickness / Kerndurchmesser C 1 5 6 C 1) Corner / Schneidecke2) Axial rake angle /Axialer Spanwinkel B 2 3) Axial primary relief angle / Axialer primärer Freiwinkel 4) Axial secondary relief angle / Axialer sekundärer Freiwinkel 3 4 5) Lead angle / Neigungswinkel6) Peripheral cutting edge / Peripherie Schneidkante Teeth, chip pocket and tool rigidity · Zähne, Spanraum und Stabilität Teeth · Zähne 2 Flutes · Schneiden 3 Flutes · Schneiden 4 Flutes · Schneiden Profile of cross section Schnittdarstellung Proportion of cross sectionAnteil Schnittdarstellung 54% 56% 60% ● Large chip pocket ● Good chip removal ● Good rigidity ● Good chip removal ● Perfect surface finish ● Perfect surface finish Advantages Vorteile ● Große Spankammer ● Gute Spanabfuhr ● Gute Steifigkeit ● Gute Spanabfuhr ● Gute Oberflächengüte ● Gute Oberflächengüte 1. Slot machining 1. Slot machining 1.Shallow slot machining 2. Side face machining 2. Side face machining 2.Side face machining 3. Hole machining 3. For finishing 3.For finishing Application Anwendung 1. Nutenfräsen 1. Nutenfräsen 1.Nutenfräsen (flach) 2. Eckfräsen 2. Eckfräsen 2.Eckfräsen 3. Bohrungsbearbeitung 3. Schlichtbearbeitung 3.Schlichtbearbeitung Code key B252,B254 Cutting data B530 Graphics identification & application B253,B255 Order form for non-standard products B534-B535 B 531 ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
