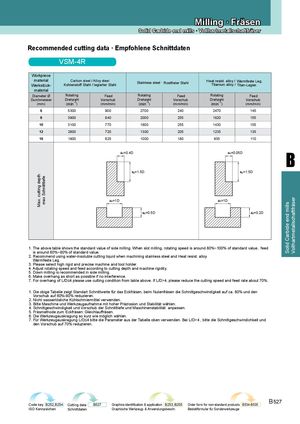

Recommended cutting data · Empfohlene Schnittdaten
VSM-4R
| Workpiece material Werkstück- material | Carbon ste Kohlenstoff Sta | el / Alloy steel hl / legierter Stahl | Stainless steel | · | Rostfreier Stahl | Heat resist. alloy / Titanium alloy / | Warmfeste Leg. Titan-Legier. |
| Diameter Ø (mm) Durchmesser | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | |
| 6 | 5300 | 900 | 2700 | 240 | 2470 | 145 | |
| 8 | 3900 | 840 | 2000 | 255 | 1820 | 155 | |
| 10 | 3100 | 770 | 1600 | 255 | 1430 | 155 | |
| 12 | 2600 | 720 | 1300 | 205 | 1235 | 135 | |
| 16 | 1900 | 625 | 1000 | 180 | 935 | 110 | |
| ae=0 | .4D | ae=0 | .05D | ||||
| cutting depth Schnitttiefe | ap=1.5D | ap=1.5D | |||||
| Max. max | ae=1D | ae=1D | |||||
| ap=0.5D | ap=0.2D |
B
1. The above table shows the standard value of side milling. When slot milling, rotating speed is around 80%~100% of standard value, feed is around 60%~80% of standard value. 2. Recommend using water-insoluble cutting liquid when machining stainless steel and Heat resist. alloy Warmfeste Leg. 3. Please select high rigid and precise machine and tool holder. 4. Adjust rotating speed and feed according to cutting depth and machine rigidity. 5. Down milling is recommended in side milling. 6. Make overhang as short as possible if no interference. 7. For overhang of L/D≤4 please use cutting condition from table above. If L/D>4, please reduce the cutting speed and feed rate about 70%. 1. Die obige Tabelle zeigt Standart Schnittwerte für das Eckfräsen, beim Nutenfräsen die Schnittgeschwindigkeit auf ca. 80% und den Vorschub auf 60%-80% reduzieren. 2. Nicht wasserlösliche Kühlschmiermittel verwenden. 3. Bitte Maschine und Werkzeugaufnahme mit hoher Präzission und Stabilität wählen. 4. Schnittgeschwindigkeit und Vorschub der Schnitttiefe und Maschinenstabilität anpassen. 5. Fräsmethode zum Eckfräsen: Gleichlauffräsen. 6. Die Werkzeugauskragung so kurz wie möglich wählen. 7. Für Werkzeugauskragung L/D≤4 bitte die Parameter aus der Tabelle oben verwenden. Bei L/D>4 , bitte die Schnittgeschwindichkeit und den Vorschub auf 70% reduzieren.
