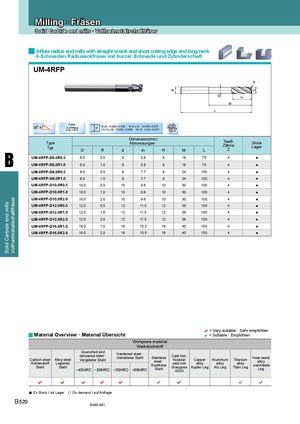

Каталог ZCC-CT фрезы монолитные - страница 280

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung
Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

4-flute radius end mills with straight shank and short cutting edge and long neck
4- Schneiden Radiuseckfräser mit kurzer Schneide und Zylinderschaft
UM-4RFP
R


D
d


d1
H
M
L

Coated
38o,41o D≤6 -0.020~-0.038 6<D≤10 -0.025~-0.047
AITiN D 10<D≤18 -0.032~-0.059 18<D -0.04~-0.073

Dimension(mm)
Type Abmessungen Teeth Stock
Zähne Lager
Typ

B
D R d d1 H M L Z
UM-4RFP-D6.0R0.5 6.0 0.5 6 5.8 6 18 75 4 ●
UM-4RFP-D6.0R1.0 6.0 1.0 6 5.8 6 18 75 4 ●
UM-4RFP-D8.0R0.5 8.0 0.5 8 7.7 8 24 100 4 ●
UM-4RFP-D8.0R1.0 8.0 1.0 8 7.7 8 24 100 4 ●
UM-4RFP-D10.0R0.5 10.0 0.5 10 9.6 10 30 100 4 ●
UM-4RFP-D10.0R1.0 10.0 1.0 10 9.6 10 30 100 4 ●
UM-4RFP-D10.0R2.0 10.0 2.0 10 9.6 10 30 100 4 ●
Vollhartmetallschaftfräser
Solid Carbide end mills


UM-4RFP-D12.0R0.5 12.0 0.5 12 11.5 12 36 100 4 ●
UM-4RFP-D12.0R1.0 12.0 1.0 12 11.5 12 36 100 4 ●
UM-4RFP-D12.0R2.0 12.0 2.0 12 11.5 12 36 100 4 ●
UM-4RFP-D16.0R1.0 16.0 1.0 16 15.5 16 40 150 4 ●
UM-4RFP-D16.0R2.0 16.0 2.0 16 15.5 16 40 150 4 ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
Werkstückstoff
Quenched and
Hardened steel ·
tempered steel · Cast iron,
Gehärteter Stahl Stainless Heat resist
Carbon steel Alloy steel Vergüteter Stahl Nodular Copper Aluminum Titanium
steel · alloy
Kohlenstoff Legierter cast iron alloy alloy alloy
Rostfreier warmfeste
Stahl Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
~40HRC ~50HRC ~55HRC ~68HRC Stahl Leg
GGG

        
● Ex Stock / ab Lager ○ On demand / auf Anfrage
B 520 B485-491
