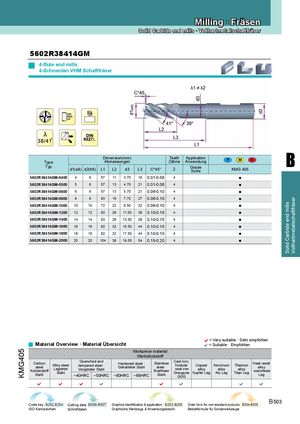

Каталог ZCC-CT фрезы монолитные - страница 263

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

5602R38414GM
4-flute end mills
4-Schneiden VHM Schaftfräser


B


L


Type
Typ
d1(e8) d2(h6)
Dimension(mm)
Abmessungen
L1 L2 d3 L3 C*45°
Teeth
Zähne
Z
Application
Anwendung
Grade
Sorte
P M
KMG 405
K
B
5602R38414GM-0400 4 6 57 11 3.70 19 0.01-0.06 4 ●
5602R38414GM-0500 5 6 57 13 4.70 21 0.01-0.06 4 ●
5602R38414GM-0600 6 6 57 13 5.70 21 0.06-0.10 4 ●
5602R38414GM-0800 8 8 63 19 7.70 27 0.06-0.10 4 ●


Vollhartmetallschaftfräser
Solid Carbide end mills
5602R38414GM-1000 10 10 72 22 9.50 32 0.06-0.10 4 ●
5602R38414GM-1200 12 12 83 26 11.50 38 0.10-0.15 4 ●
5602R38414GM-1400 14 14 83 26 13.50 38 0.10-0.15 4 ●
5602R38414GM-1600 16 16 92 32 15.50 44 0.10-0.15 4 ●
5602R38414GM-1800 18 18 92 32 17.50 44 0.10-0.15 4 ●
5602R38414GM-2000 20 20 104 38 19.50 54 0.15-0.20 4 ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
KMG405


Workpiece material
Werkstückstoff
Quenched and Cast iron,
Carbon Hardened steel · Stainless Heat resist
Alloy steel tempered steel · Nodular Copper Aluminum Titanium
steel Gehärteter Stahl steel · alloy
Legierter Vergüteter Stahl cast iron alloy alloy alloy
Kohlenstoff Rostfreier warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl ~40HRC ~50HRC ~60HRC ~68HRC Stahl Leg
GGG
       
Code key B252,B254 Cutting data B506-B507 Graphics identification & application B253,B255 Order form for non-standard products B534-B535
B 503
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
