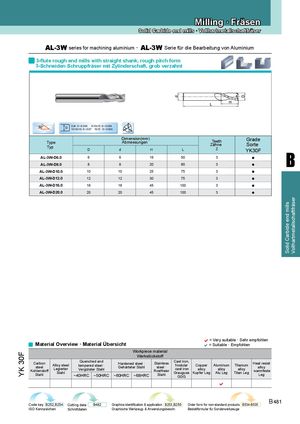

Каталог ZCC-CT фрезы монолитные - страница 241

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

AL-3W series for machining aluminium · AL-3W Serie für die Bearbeitung von Aluminium
3-flute rough end mills with straight shank, rough pitch form
3-Schneiden Schruppfräser mit Zylinderschaft, grob verzahnt


D≤6 0~-0.048 6<D≤10 0~-0.058
30o D 10<D≤18 0~-0.07 18<D 0~-0.084

Dimension(mm) Grade
Type Abmessungen Teeth
Typ
Zähne Sorte

B
Z
D d H L YK30F
AL-3W-D6.0 6 6 16 50 3 ●
AL-3W-D8.0 8 8 20 60 3 ●
AL-3W-D10.0 10 10 25 75 3 ●
AL-3W-D12.0 12 12 30 75 3 ●
AL-3W-D16.0 16 16 45 100 3 ●
AL-3W-D20.0 20 20 45 100 3 ●


Vollhartmetallschaftfräser
Solid Carbide end mills


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
YK 30F


Werkstückstoff
Quenched and Cast iron,
Carbon Hardened steel · Stainless Heat resist
Alloy steel tempered steel · Nodular Copper Aluminum Titanium
steel Gehärteter Stahl steel · alloy
Legierter Vergüteter Stahl cast iron alloy alloy alloy
Kohlenstoff Rostfreier warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl ~40HRC ~50HRC ~60HRC ~68HRC Stahl Leg
GGG

Code key B252,B254 Cutting data B482 Graphics identification & application B253,B255 Order form for non-standard products B534-B535
B 481
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
