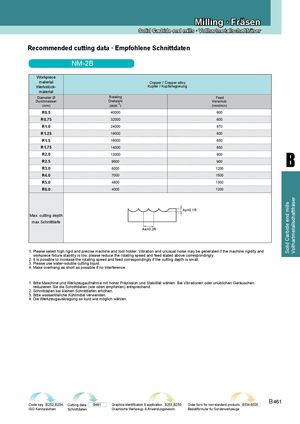

Recommended cutting data · Empfohlene Schnittdaten
NM-2B
| Workpiece material Werkstück- material | Copper/ C Kupfer / Kup | opper alloy ferlegierung | ||
| Diameter Ø (mm) Durchmesser | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | ||
| R0.5 | 40000 | 900 | ||
| R0.75 | 32000 | 800 | ||
| R1.0 | 24000 | 870 | ||
| R1.25 | 19000 | 800 | ||
| R1.5 | 16000 | 850 | ||
| R1.75 | 14000 | 850 | ||
| R2.0 | 12000 | 900 | ||
| R2.5 | 9600 | 900 | ||
| R3.0 | 8000 | 1200 | ||
| R4.0 | 7000 | 1500 | ||
| R5.0 | 4800 | 1300 | ||
| R6.0 | 4000 | 1200 | ||
| Ap=0.1R | ||||
| Max. cutting depth | ||||
| max Schnitttiefe | Ae=0.2R |
1. Please select high rigid and precise machine and tool holder. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed stated above correspondingly. 2. It is possible to increase the rotating speed and feed correspondingly if the cutting depth is small. 3. Please use water-soluble cutting liquid. 4. Make overhang as short as possible if no interference.
1. Bitte Maschine und Werkzeugaufnahme mit hoher Präzission und Stabilität wählen. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 2. Schnittdaten bei kleinen Schnitttiefen erhöhen. 3. Bitte wasserlösliche Kühlmittel verwenden. 4. Die Werkzeugauskragung so kurz wie möglich wählen.
