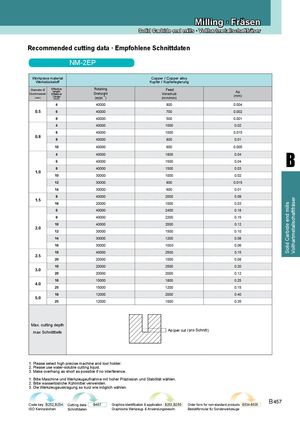

Recommended cutting data · Empfohlene Schnittdaten
NM-2EP
| Workpiec Werkst | e material ückstoff | Copper/ Copper alloy Kupfer / Kupferlegierung | ||
| Diameter Ø | Effective | Rotating | Feed | |
| (mm) Durchmesser | length (mm) Effektive Länge | (min-1) Drehzahl | (mm/min) Vorschub | Ap (mm) |
| 4 | 40000 | 800 | 0.004 | |
| 0.5 | 6 | 40000 | 700 | 0.002 |
| 8 | 40000 | 500 | 0.001 | |
| 4 | 40000 | 1000 | 0.02 | |
| 08 | 6 | 40000 | 1000 | 0.015 |
| . | 8 | 40000 | 800 | 0.01 |
| 10 | 40000 | 600 | 0.005 | |
| 4 | 40000 | 1800 | 0.04 | |
| 6 | 40000 | 1500 | 0.04 | |
| 10 | 8 | 40000 | 1500 | 0.03 |
| . | 10 | 30000 | 1000 | 0.02 |
| 12 | 30000 | 800 | 0.015 | |
| 14 | 30000 | 600 | 0.01 | |
| 15 | 8 | 40000 | 2000 | 0.09 |
| . | 16 | 20000 | 1000 | 0.03 |
| 6 | 40000 | 2400 | 0.18 | |
| 8 | 40000 | 2200 | 0.15 | |
| 20 | 10 | 40000 | 2000 | 0.12 |
| . | 12 | 30000 | 1500 | 0.10 |
| 14 | 30000 | 1200 | 0.08 | |
| 16 | 30000 | 1000 | 0.06 | |
| 10 | 40000 | 2500 | 0.15 | |
| 2.5 | 20 | 20000 | 1000 | 0.08 |
| 10 | 20000 | 2500 | 0.20 | |
| 3.0 | 20 | 20000 | 2000 | 0.12 |
| 40 | 16 | 15000 | 1800 | 0.25 |
| . | 25 | 15000 | 1200 | 0.15 |
| 16 | 12000 | 2000 | 0.40 | |
| 5.0 | 25 | 12000 | 1500 | 0.35 |
Max. cutting depth
max Schnitttiefe (per cut / )pro Schnitt
1. Please select high precise machine and tool holder. 2. Please use water-soluble cutting liquid. 3. Make overhang as short as possible if no interference. 1. Bitte Maschine und Werkzeugaufnahme mit hoher Präzission und Stabilität wählen. 2. Bitte wasserlösliche Kühlmittel verwenden. 3. Die Werkzeugauskragung so kurz wie möglich wählen.
