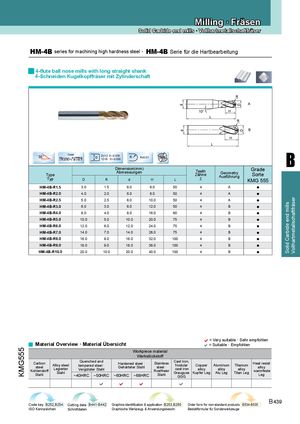

Каталог ZCC-CT фрезы монолитные - страница 199

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

HM-4B series for machining high hardness steel · HM-4B Serie für die Hartbearbeitung
4-flute ball nose mills with long straight shank
4- Schneiden Kugelkopffräser mit Zylinderschaft

R
A


D
d
10° H
L
R
B


D
d
H
L


B
Coated D≤12 0~-0.020
35o D R R±0.01
Nano-AITiN 12<D 0~-0.030

Dimension(mm) Grade
Abmessungen Teeth Geometry
Type Zähne Ausführung Sorte
Typ D R d H L Z
KMG 555
HM-4B-R1.5 3.0 1.5 6.0 6.0 50 4 A ●
HM-4B-R2.0 4.0 2.0 6.0 8.0 50 4 A ●
●


Vollhartmetallschaftfräser
HM-4B-R2.5 5.0 2.5 6.0 10.0 50 4 A


Solid Carbide end mills
HM-4B-R3.0 6.0 3.0 6.0 12.0 50 4 B ●
HM-4B-R4.0 8.0 4.0 8.0 16.0 60 4 B ●
HM-4B-R5.0 10.0 5.0 10.0 20.0 75 4 B ●
HM-4B-R6.0 12.0 6.0 12.0 24.0 75 4 B ●
HM-4B-R7.0 14.0 7.0 14.0 28.0 75 4 B ●
HM-4B-R8.0 16.0 8.0 16.0 32.0 100 4 B ●
HM-4B-R9.0 18.0 9.0 18.0 36.0 100 4 B ●
HM-4B-R10.0 20.0 10.0 20.0 40.0 100 4 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
KMG555


Workpiece material
Werkstückstoff
Quenched and Cast iron,
Carbon Hardened steel · Stainless Heat resist
Alloy steel tempered steel · Nodular Copper Aluminum Titanium
steel Gehärteter Stahl steel · alloy
Legierter Vergüteter Stahl cast iron alloy alloy alloy
Kohlenstoff Rostfreier warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl ~40HRC ~50HRC ~60HRC ~68HRC Stahl Leg
GGG
   
Code key B252,B254 Cutting data B441-B442 Graphics identification & application B253,B255 Order form for non-standard products B534-B535
B 439
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
