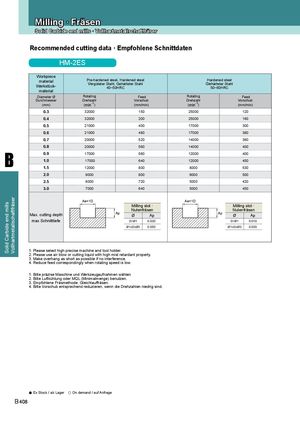

Recommended cutting data · Empfohlene Schnittdaten
HM-2ES
| Workpiece material Werkstück- material | Pre-hardened 40 Vergüteter St | steel,Hardened steel ~50HRC ahl, Gehärteter Stahl | Hard 50~ Gehä | ened steel 60HRC rteter Stahl |
| Diameter Ø Durchmesser | Rotating Drehzahl | Feed Vorschub | Rotating Drehzahl | Feed Vorschub |
| (mm) | (min-1) | (mm/min) | (min-1) | (mm/min) |
| 0.3 | 32000 | 150 | 25000 | 120 |
| 0.4 | 32000 | 200 | 25000 | 160 |
| 0.5 | 21000 | 400 | 17000 | 300 |
| 0.6 | 21000 | 480 | 17000 | 380 |
| 0.7 | 20000 | 520 | 14000 | 360 |
| 0.8 | 20000 | 560 | 14000 | 400 |
| 0.9 | 17000 | 560 | 12000 | 400 |
| 1.0 | 17000 | 640 | 12000 | 450 |
| 1.5 | 12000 | 800 | 8000 | 530 |
| 2.0 | 9000 | 800 | 6000 | 500 |
| 2.5 | 8000 | 720 | 5000 | 420 |
| 3.0 | 7000 | 640 | 5000 | 450 |
| Ae=1D | Ae=1D | |||
| Milling slot · | Milling slot · | |||
| Nutenfräsen | Nutenfräsen | |||
| Max. cutting depth | Ø Ap Ap | Ø Ap Ap | ||
| max Schnitttiefe | D 0.02D Ø1≤D≤Ø3 0.05D | D 0.01D Ø1≤D≤Ø3 0.02D |
1. Please select high precise machine and tool holder. 2. Please use air blow or cutting liquid with high mist retardant property. 3. Make overhang as short as possible if no interference. 4. Reduce feed correspondingly when rotating speed is low. 1. Bitte präzise Maschine und Werkzeugaufnahmen wählen 2. Bitte Luftkühlung oder MQL (Minimalmenge) benutzen. 3. Empfohlene Fräsmethode: Gleichlauffräsen. 4. Bitte Vorschub entsprechend reduzieren, wenn die Drehzahlen niedrig sind.
